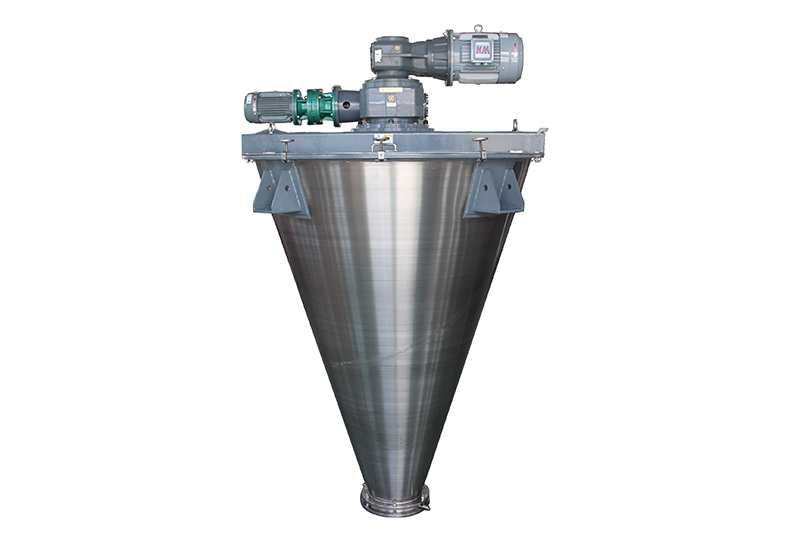

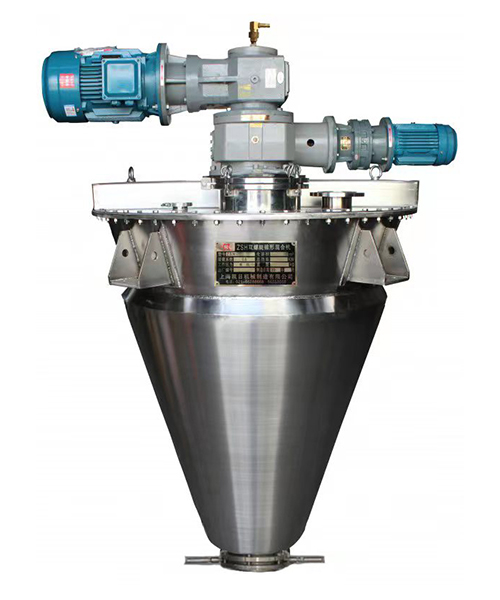

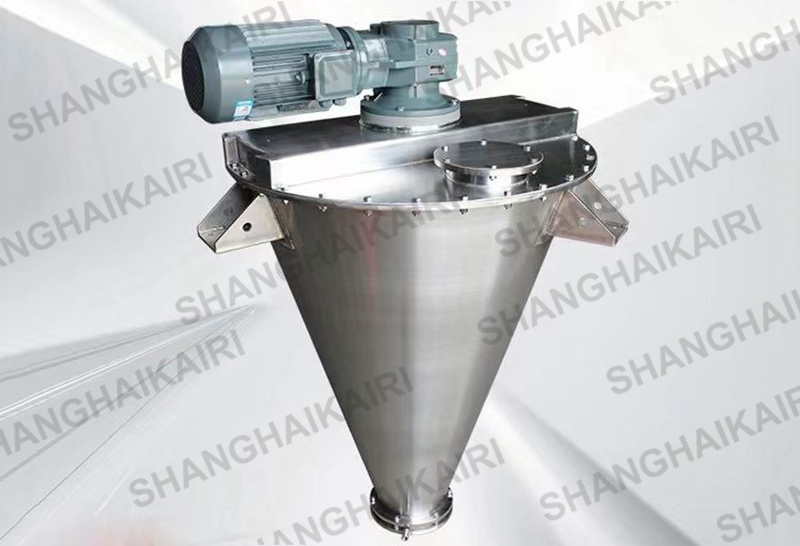

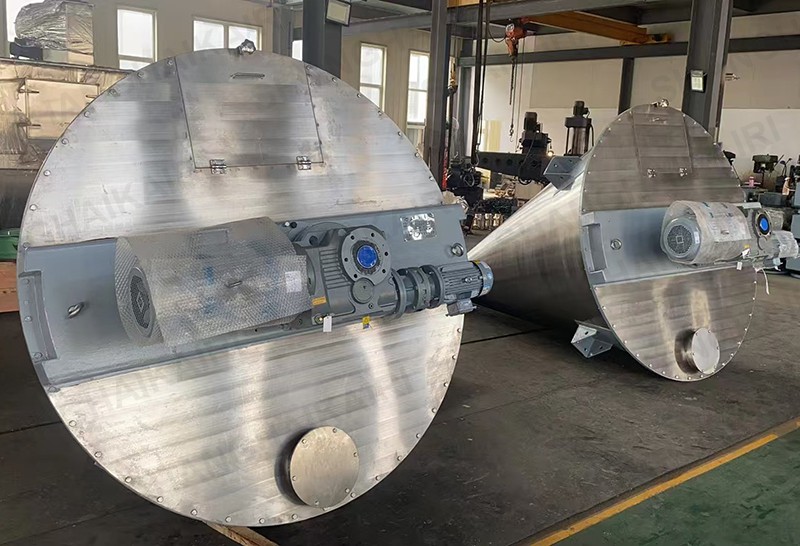

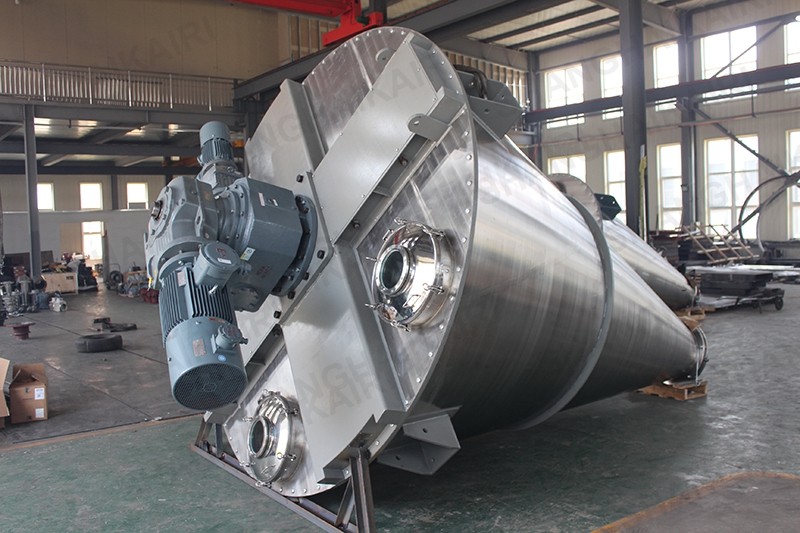

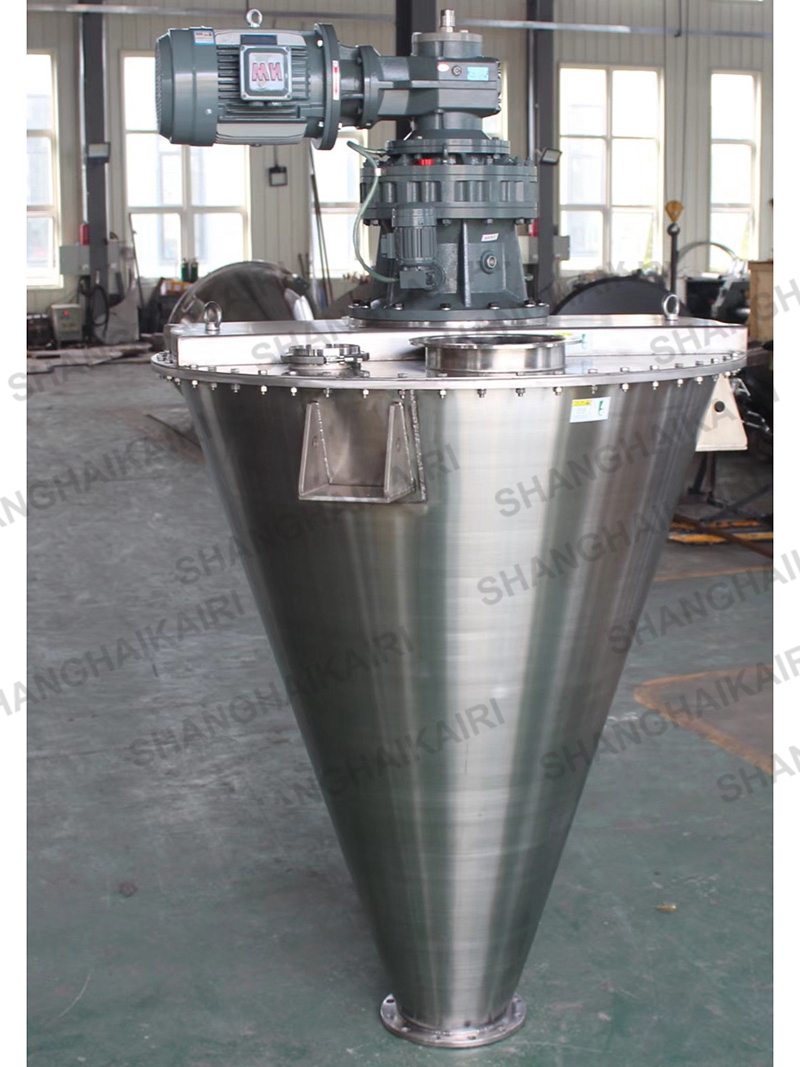

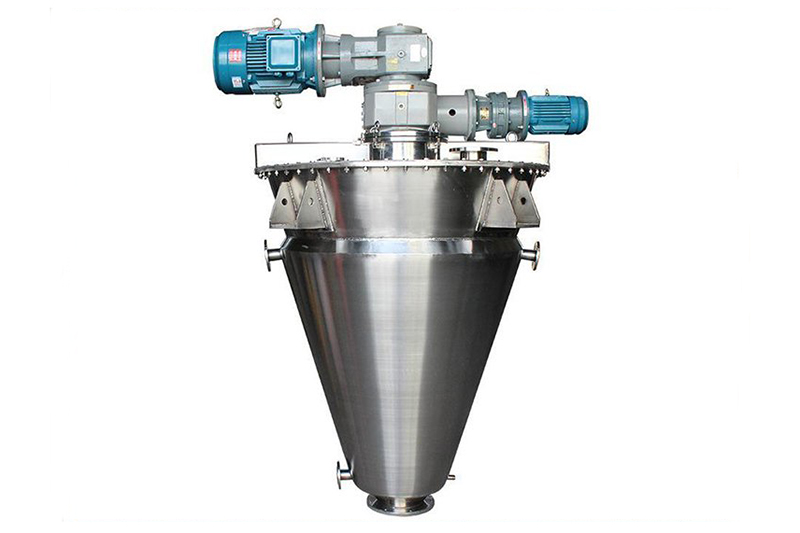

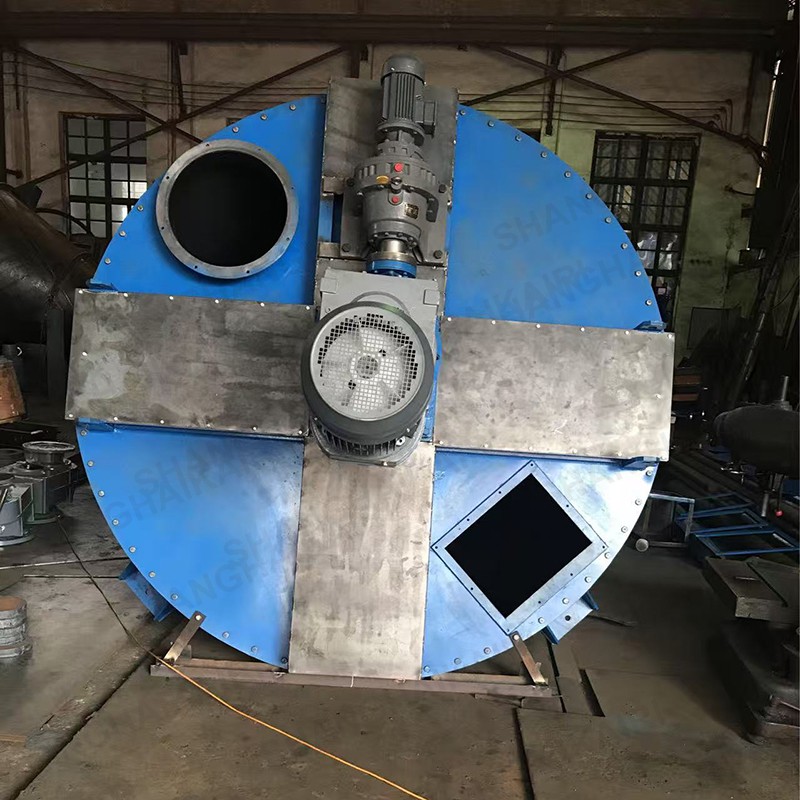

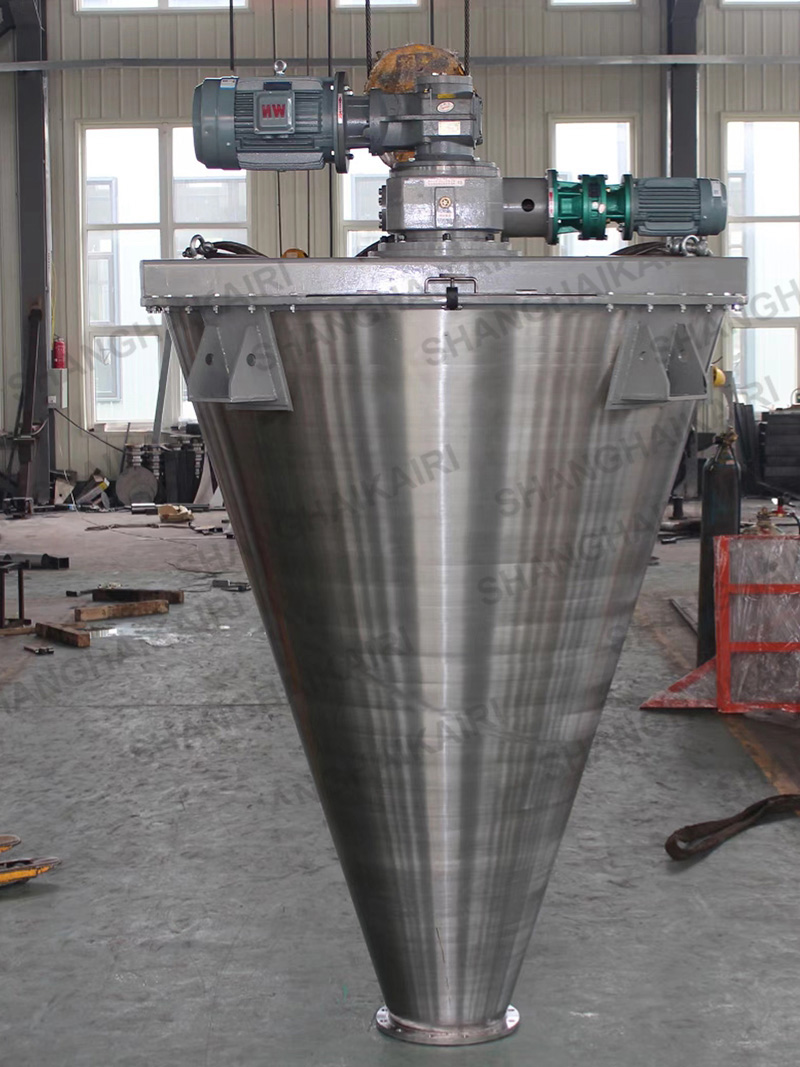

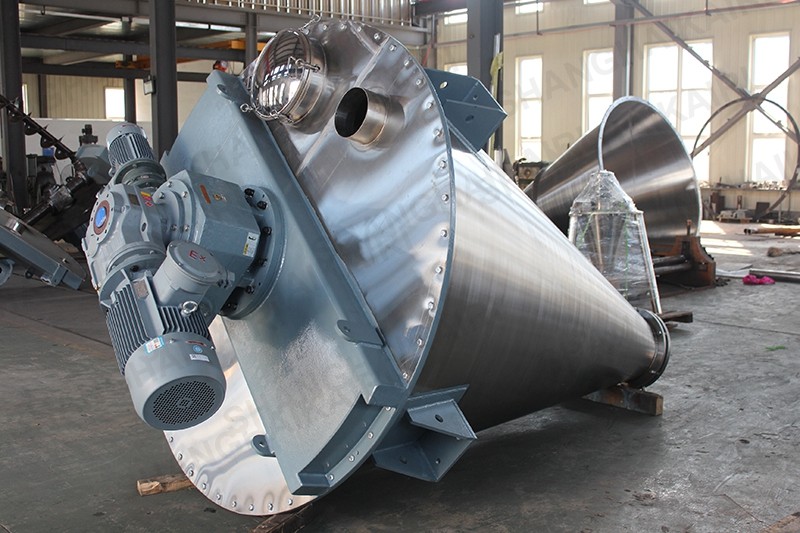

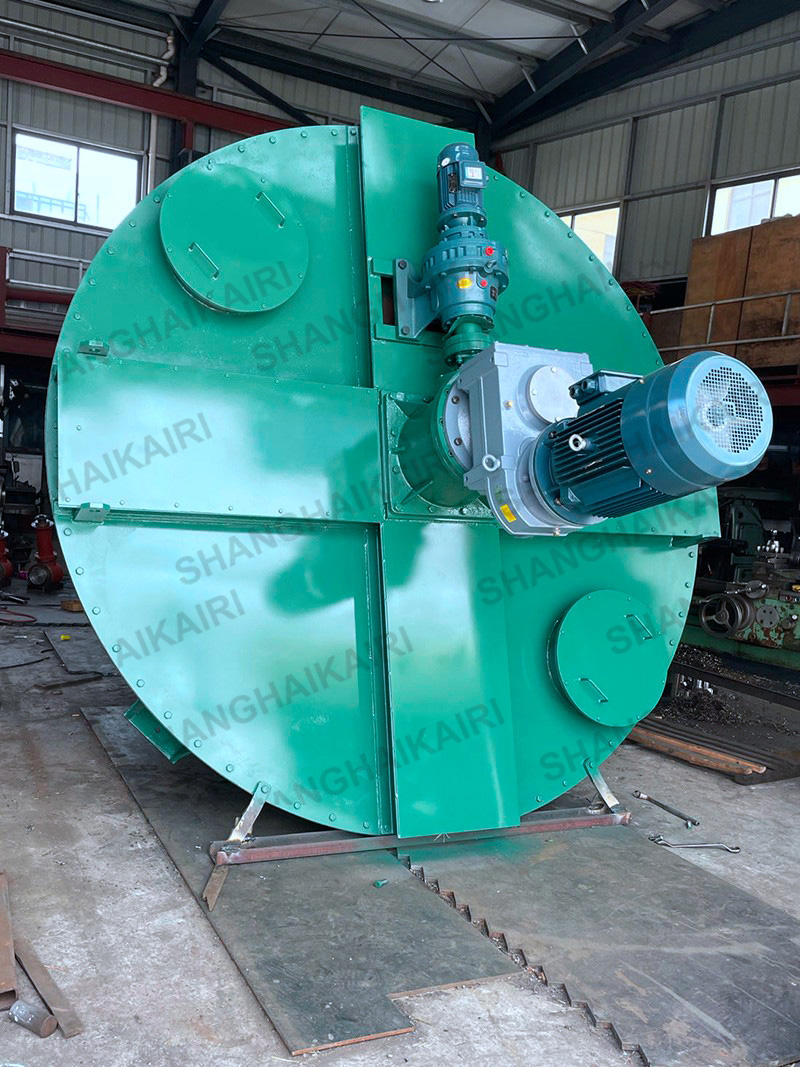

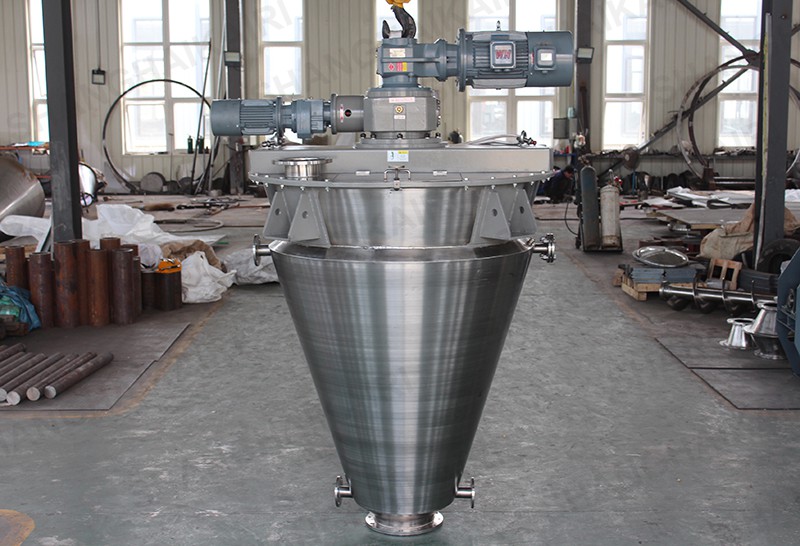

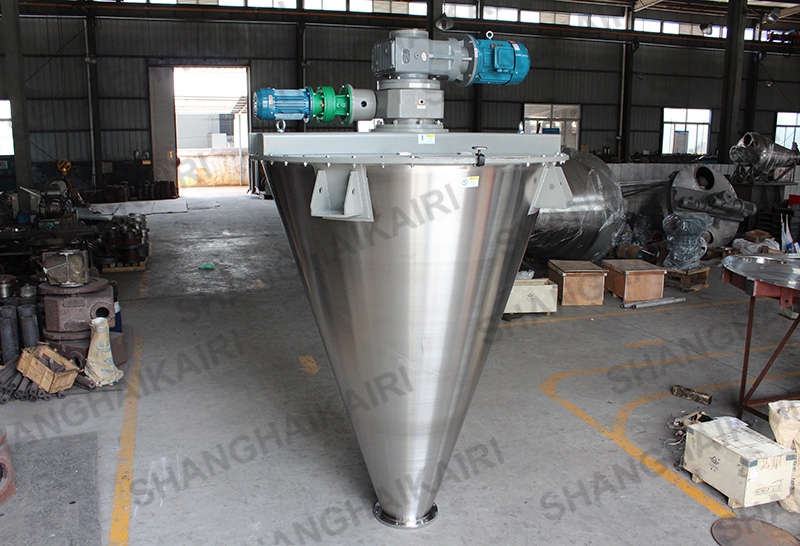

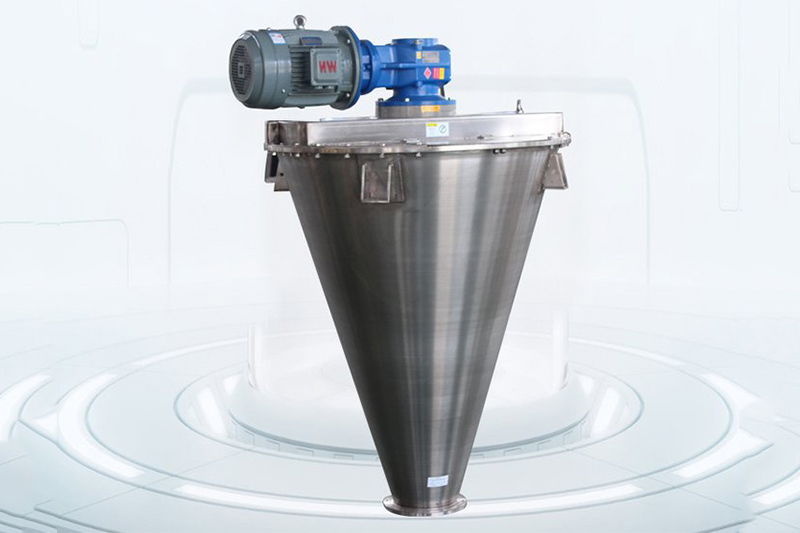

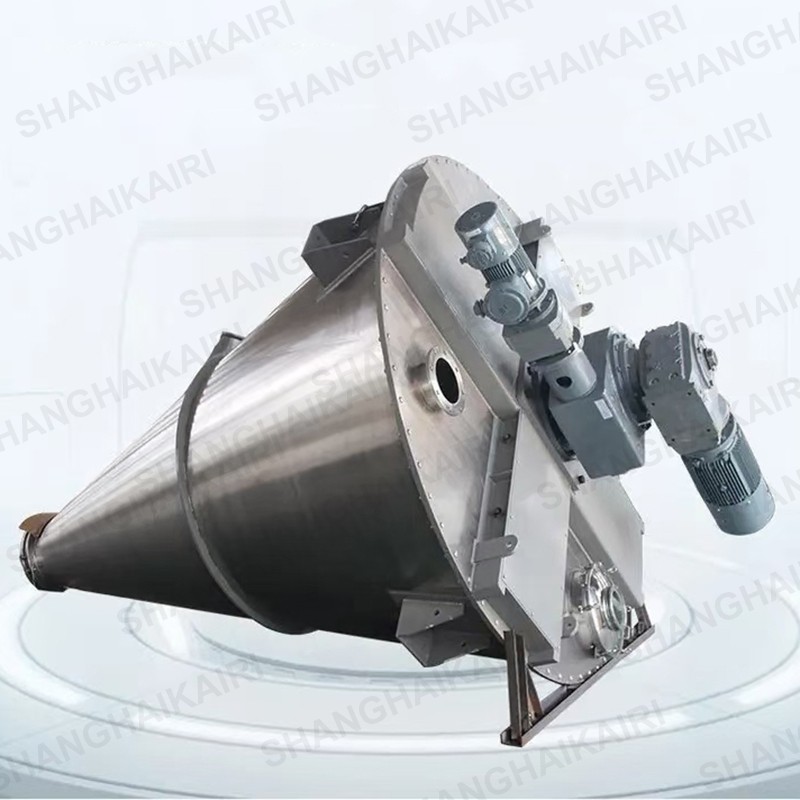

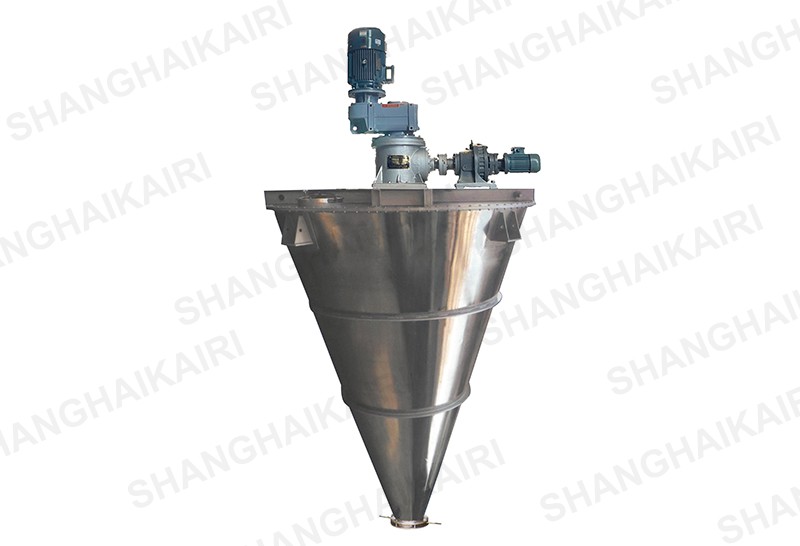

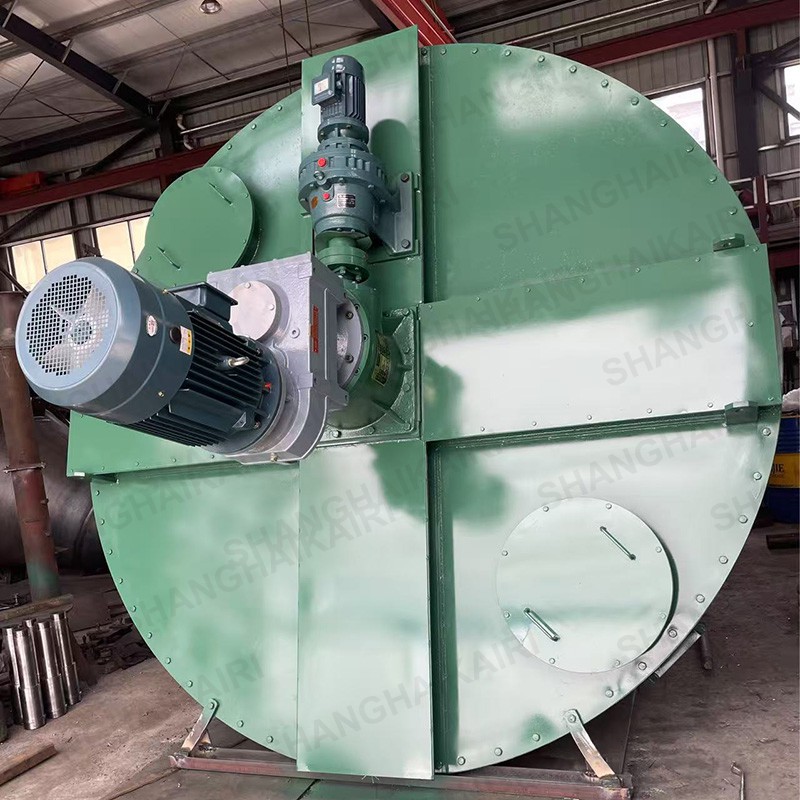

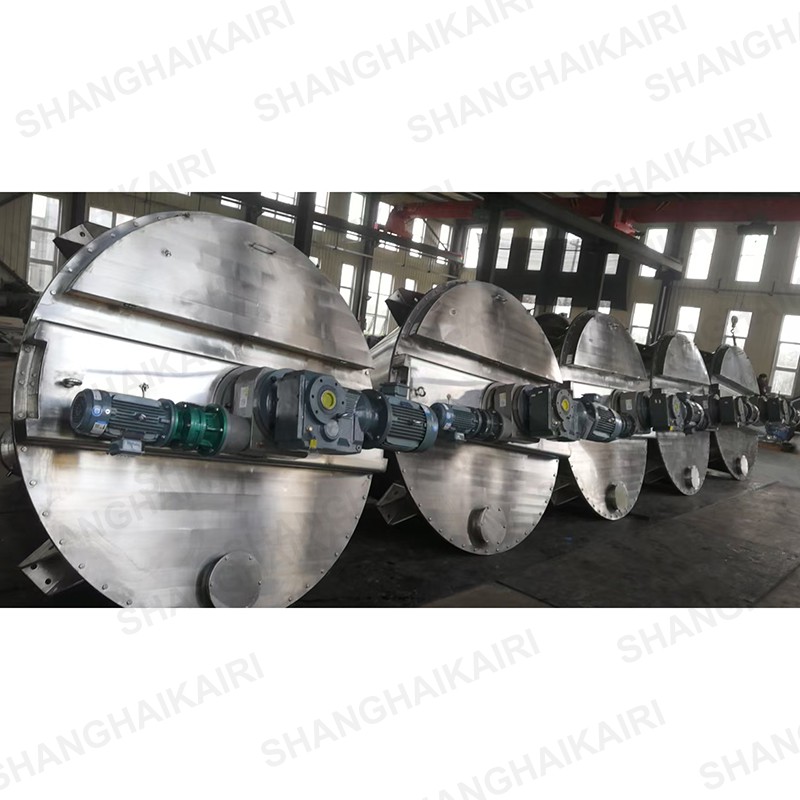

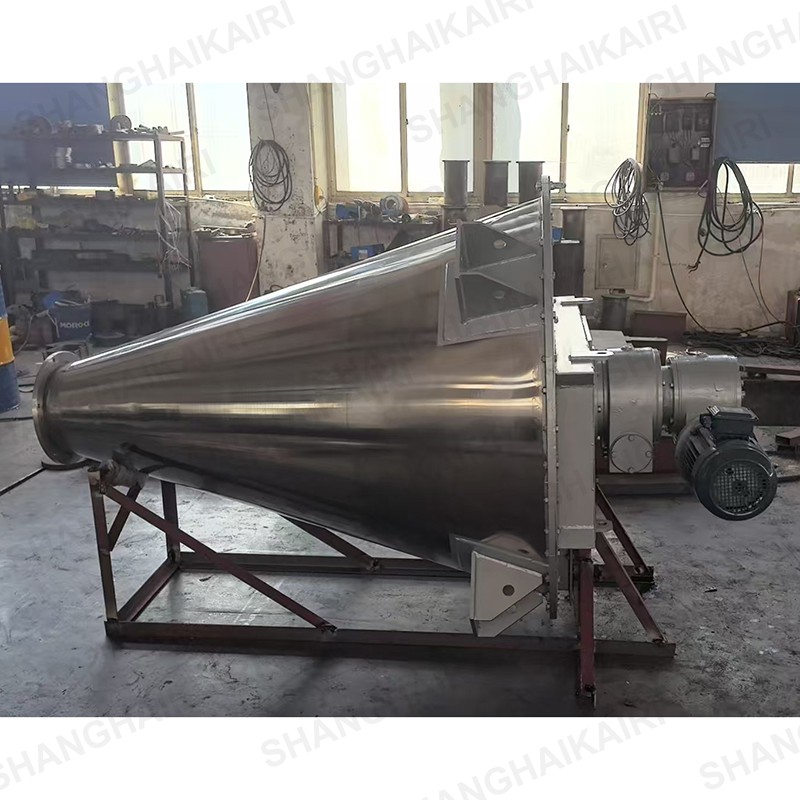

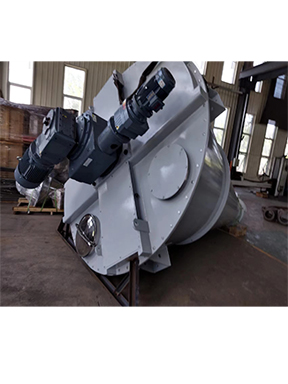

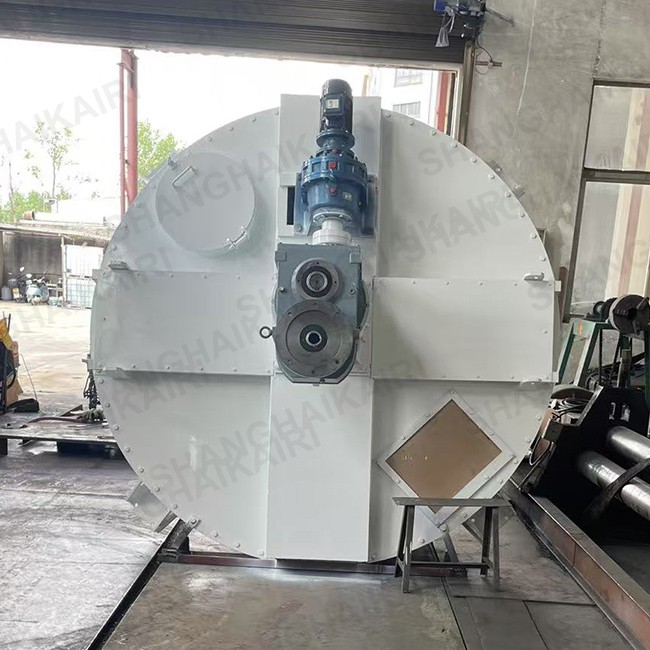

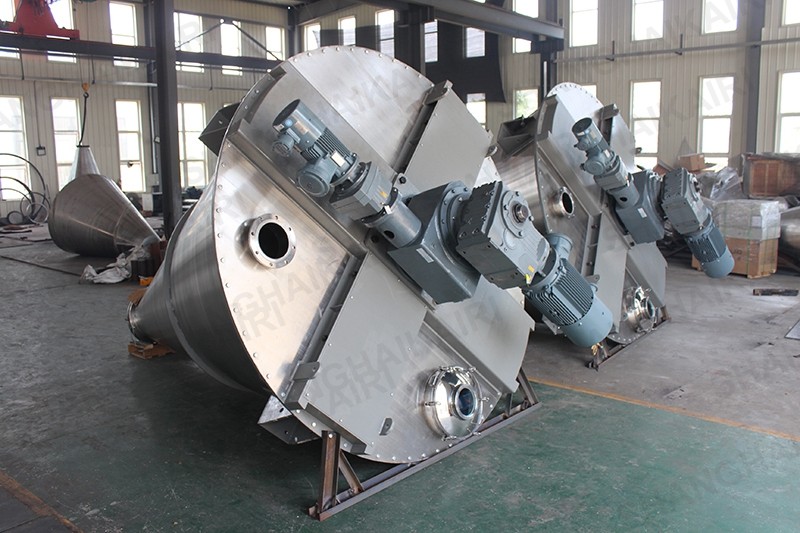

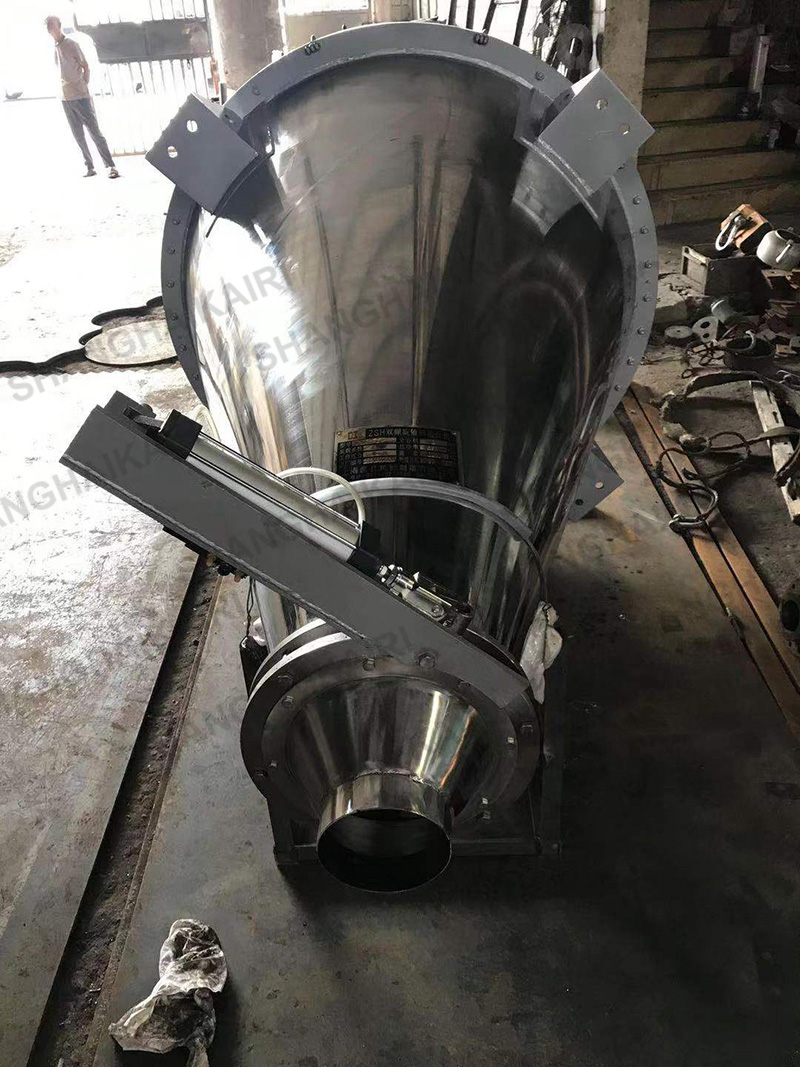

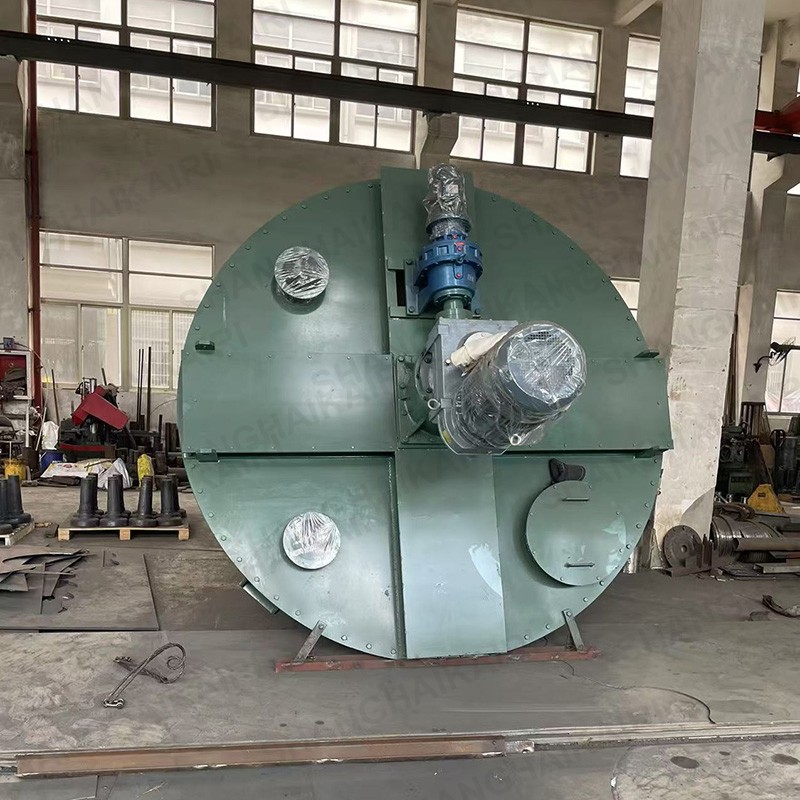

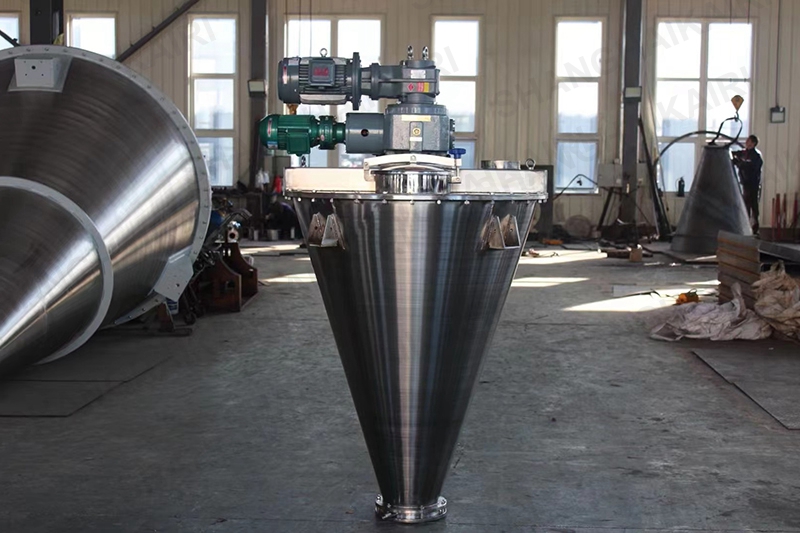

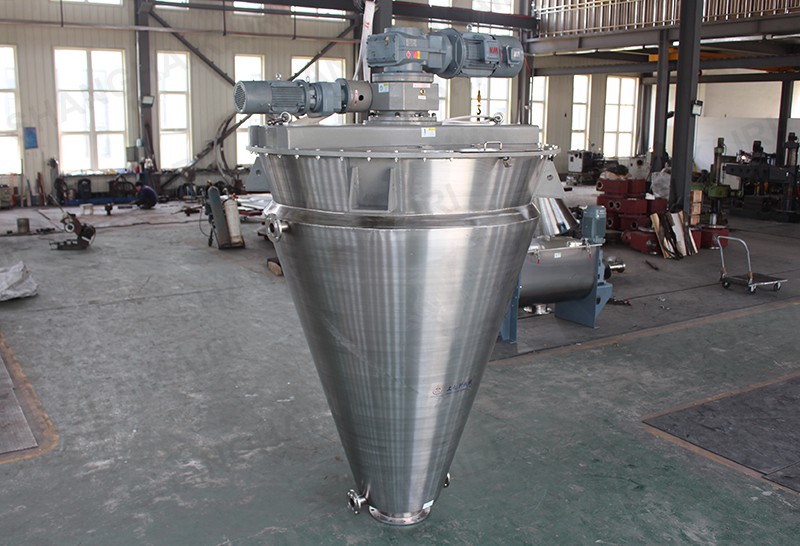

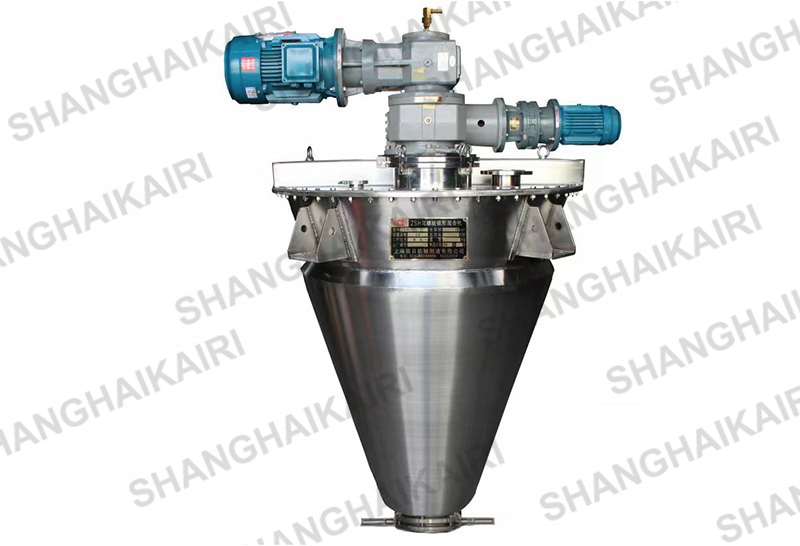

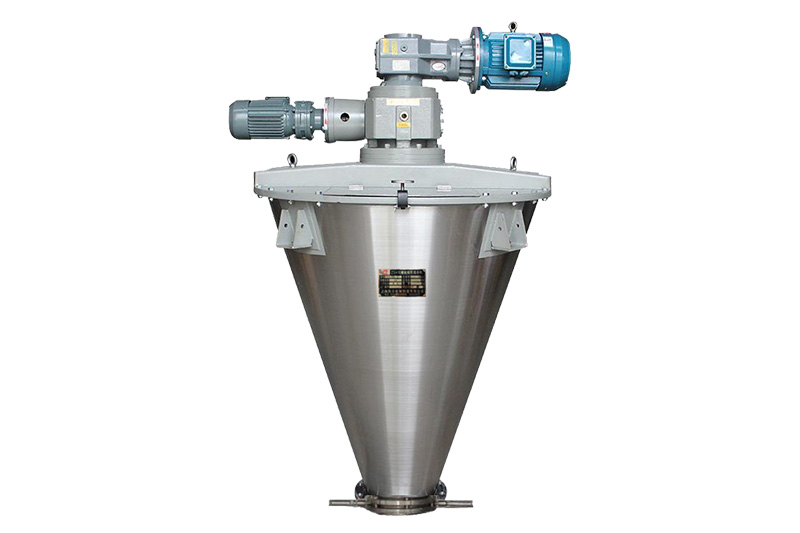

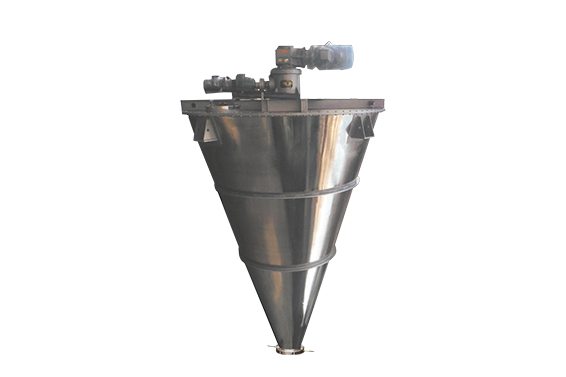

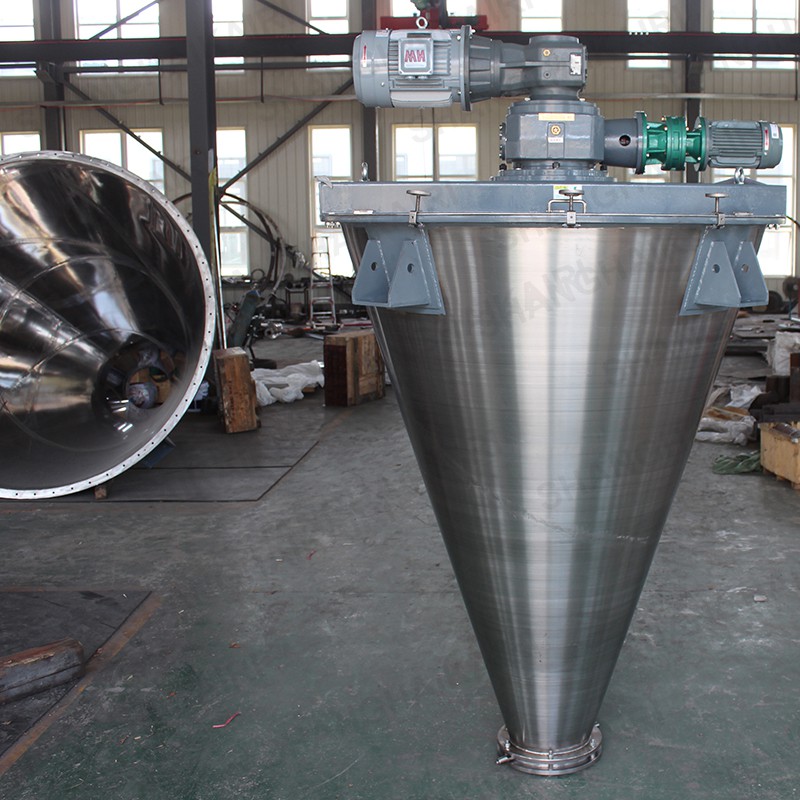

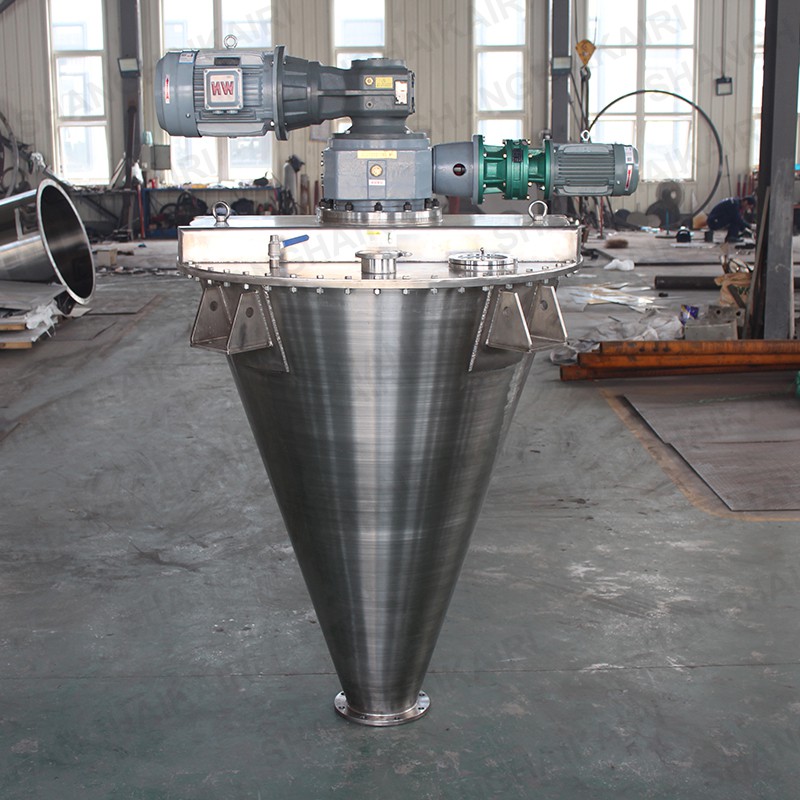

ZSH-系列雙螺旋錐形混合機

設備描述：

該系列機廣泛應用于化工、農藥、染料、食品、電池材料、稀土等行業，粉體與粉體、粉體與液體（少量）的混合。

設備特點：

1、具備對混合物料放料無殘留的高標準要求。

2、柔和的攪拌方式不破壞易碎物料如晶體料。

3、低能耗的攪拌效果更適用物料的化學反應。

4、上蓋可做成圓弧結構避免衛生清理死角。

ZSH系列錐形雙螺旋混合機設備，榮獲98全國“星火杯”創造發明競賽產品金獎，產品質量曾經國家技術監督局統一抽檢合格，國質監認字048號NO98019、曾經上海市機電產品質量檢測中心通用機械站檢測，各項技術指標均達到標準設計要求，產品檢測合格，由上海市通用機械產品質量監督檢驗站，頒發合格證書號：WJ98119，曾取得：原化工部化工設備質量監測中心的監制證書，監制證號：709，工程建設推薦產品，工標薦字第2013008號，全國質量檢驗穩定合格產品，并鄭重向全國推廣。

歡迎您選用新研制成功的新一代“凱日牌”ZSH系列大開門雙螺旋錐形混合機（新式攪拌機），系統的全新改造、不斷創新。該系列機及特制大開門卸料裝置與專有核心攪拌技術曾榮獲五項國家專利。投放市場以來，經用戶實踐使用后，反映良好，得到了國內外用戶的一直好評，深受各行業普遍信賴和歡迎。

該機是原混合設備所無法比擬的，是混合機史上的一大新的突破，具有當代先進水平，被國內外用戶所認可，它的誕生，標志著“凱日”混合設備進入了一個更新?lián)Q代的階段，在混合機史中占有半壁江山，是混合機械行業的后起之秀。

本系列機吸取國內外混合機之精華，擁有自主創新知識產權，專業設計、生產，獨立創新研制，新穎、高效、節能。其功效是單螺旋混合機的兩倍，滾筒臥式的十倍、螺帶機型的數倍。解決了螺帶易斷、壽命短、易發熱、易漏油、維修困難，要求克服原臥式混合機，放料不干凈、殘留量多、有盲區，死角、混合不均勻、占地面積大、價格高、使用面窄等缺點，因此進行更新?lián)Q代，是一種粉體、顆粒、粉液高精度專用混合設備。創新特色，優化設計先進，是化工、食品、香精、獸藥、建材、塑料及助劑等行業推廣理想的混合設備。

該系列機混合型式先進、造型美觀、結構設計合理、比其他類型混合速度快，混合物料精度高，動力消耗低，裝載系數大，使用壽命長，操作條件良好，清理、維護方便。該機筒蓋部分可掀起打開，清洗方便；獨立設計，創新大開門卸料結構，出料迅速，無殘留，解決了以往轉盤式（老式）出料不通暢，阻擋夾帶物料，殘留量多、不易清洗和拆裝等缺點。本系列混合機集國內外同類產品之優點，并設計帶有噴液裝置，設備工作時兩根非對稱螺旋按順時針快速自轉，將物料向上提升。同時又沿筒臂慢速公轉，促使物料在機內流動，短時間內達到高精度混合。該機的優點是應用范圍廣、適應性強、容積大、出料無殘留、效率高、節能。

本機根據用戶需要可配備加重型、真空型、防爆型、加溫冷卻型（夾套式）。

我們只做混合機，專注、專心、專一，產品均經嚴格檢驗，試機出廠，保證質量。

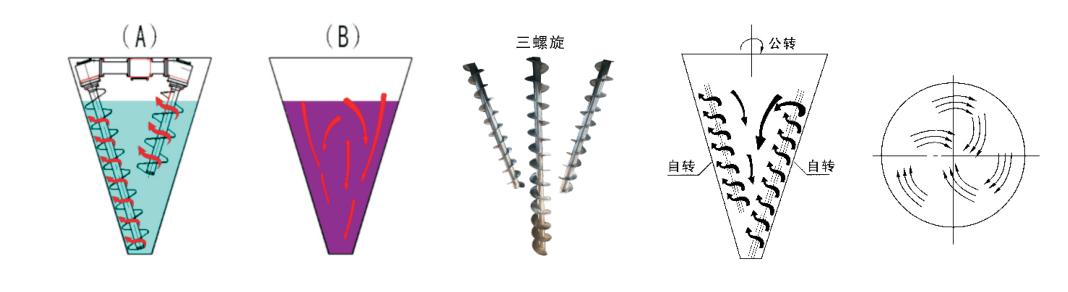

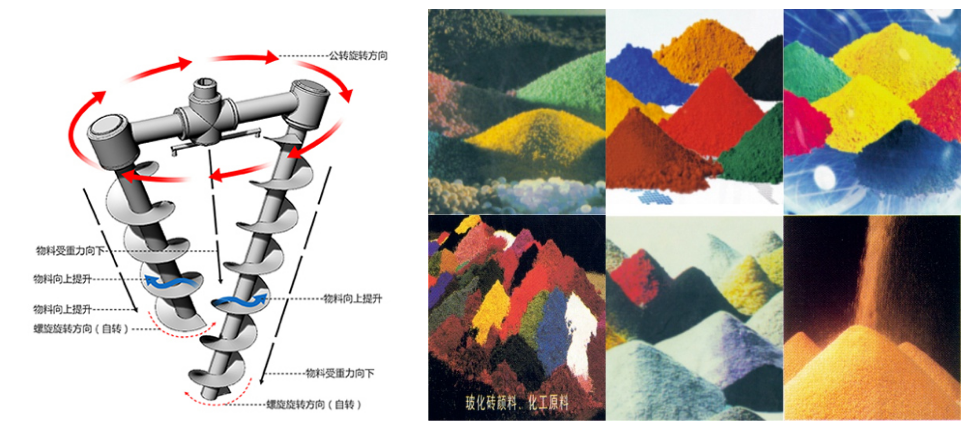

物料在雙螺旋錐形混合機內翻動示意圖

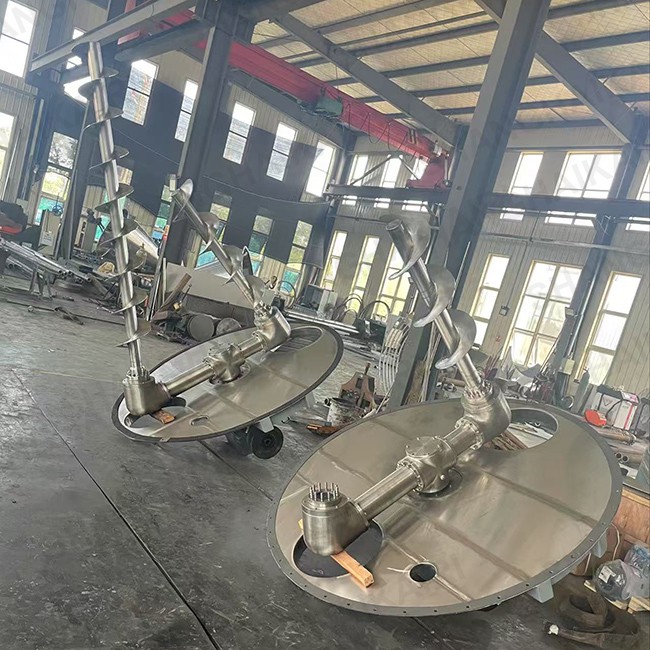

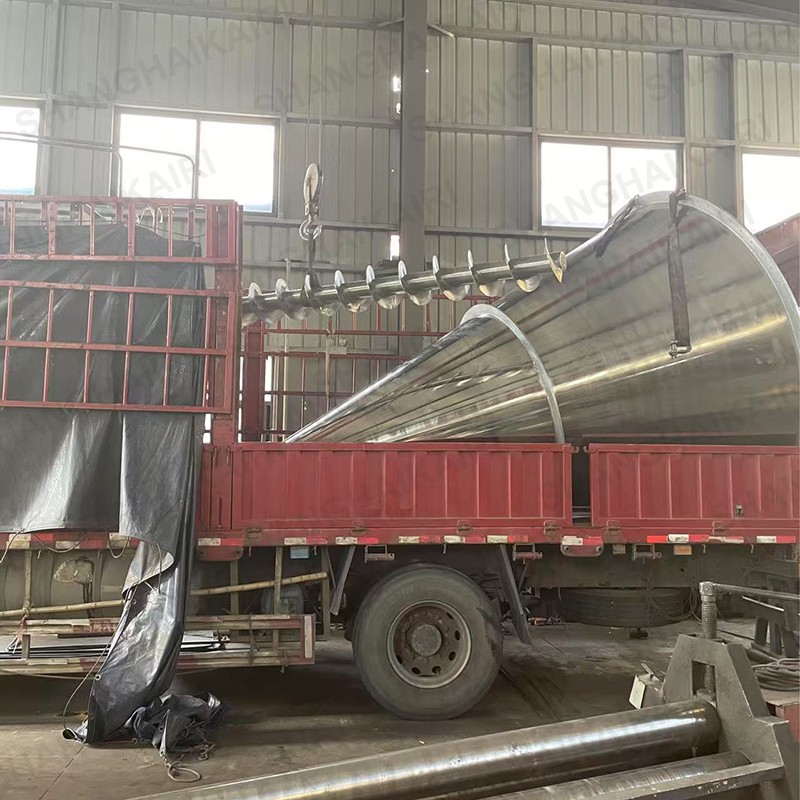

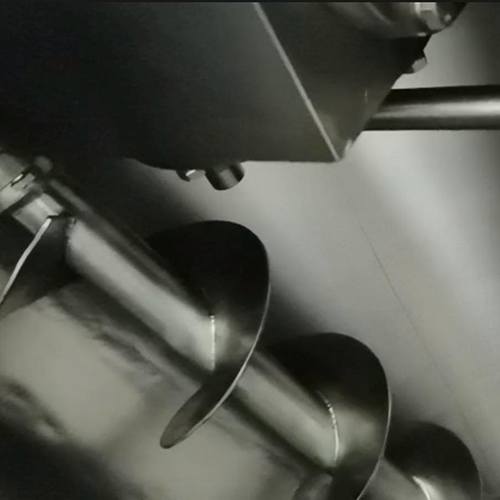

混合機二條非對稱長短螺旋的快速自轉，將物料向上提升，形成二股沿筒壁自下向上的螺柱形物料流。

轉臂帶動螺桿的公轉運動，使螺旋外的物料不同程度地進入螺柱包絡線內，一部分物料不同被錯位提升，另一部分物料又被拋出螺柱，從而達到全圓周方位物料的不斷更新擴散，被提升到上部的二股物料，再向中心凹穴匯合二股物料匯合，并形成一股向下的物料流動，補充了底部物料空穴，從而形成對流循環的多重混合效果。

由于上述運動的復合，使物料在較短的時間內獲得了均勻混合，混合精度高。

需要混合的工作液體由接頭輸入，經過管路、噴頭，均勻噴灑在筒體中運動的物料內。

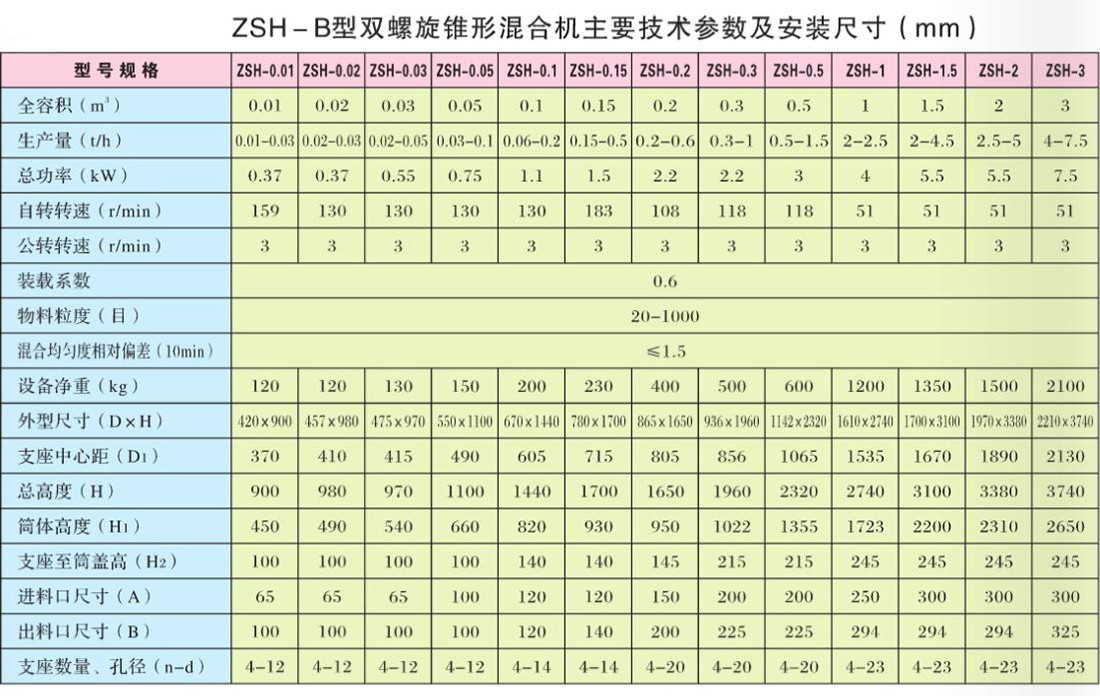

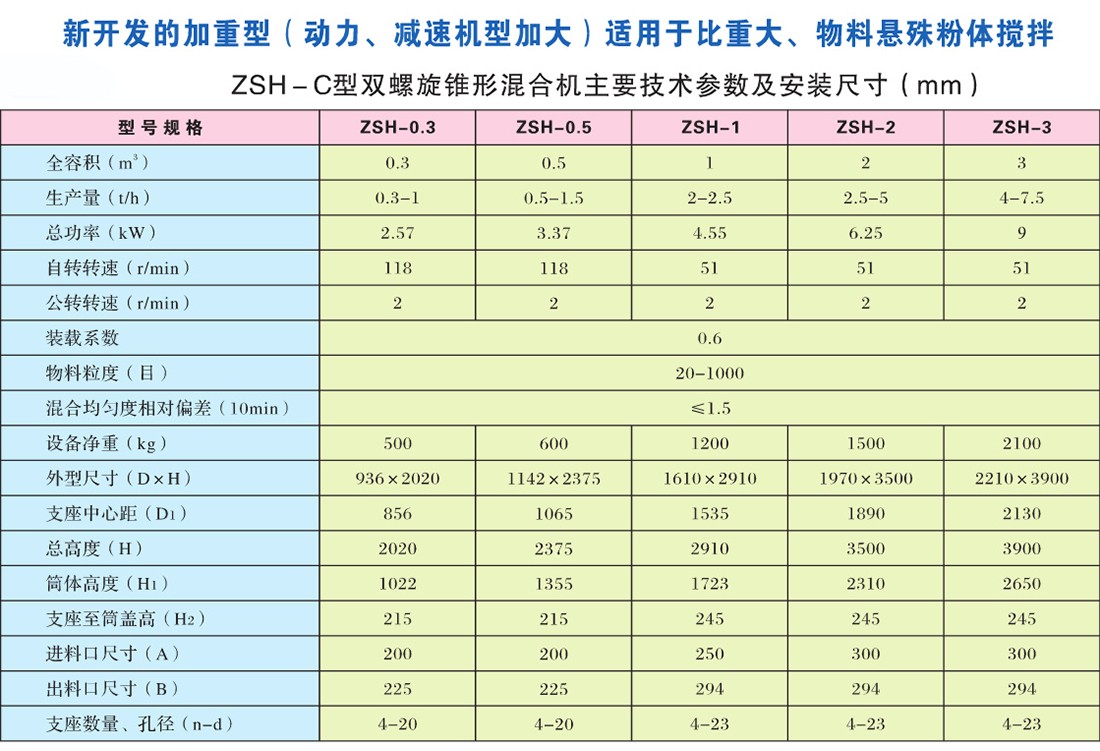

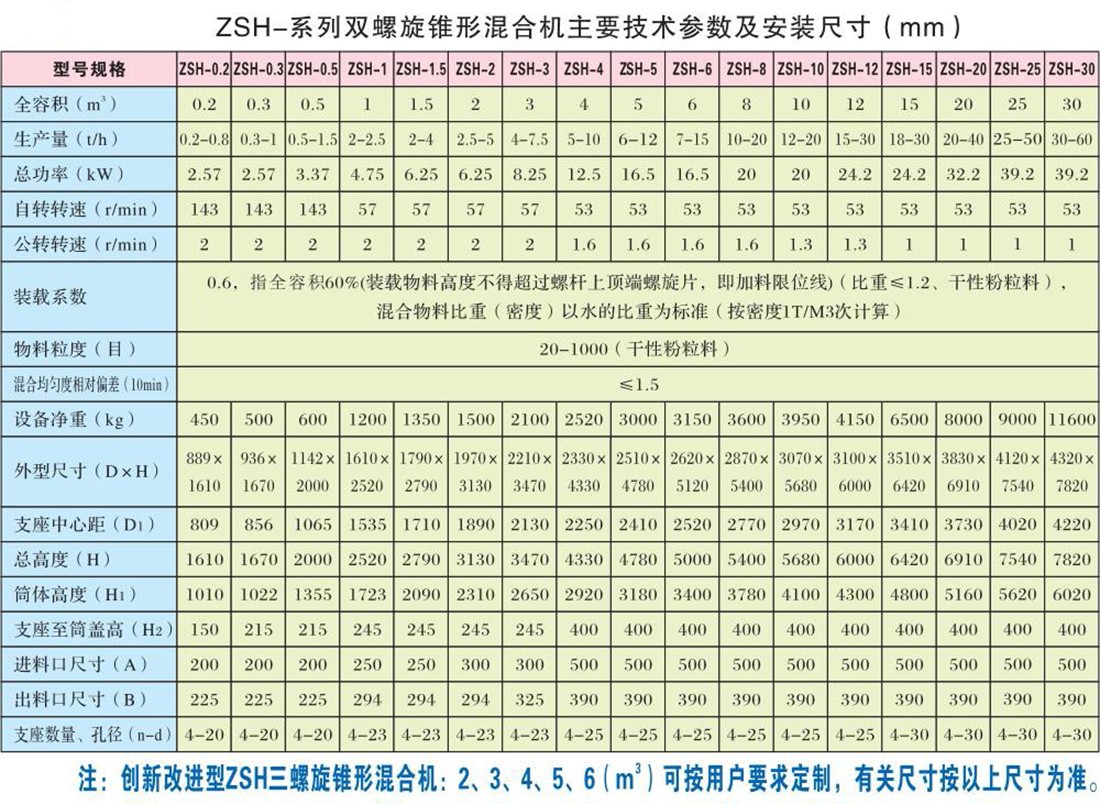

注：因設備改進或客戶定制，表內參數與產品不一致時，以實物為準。

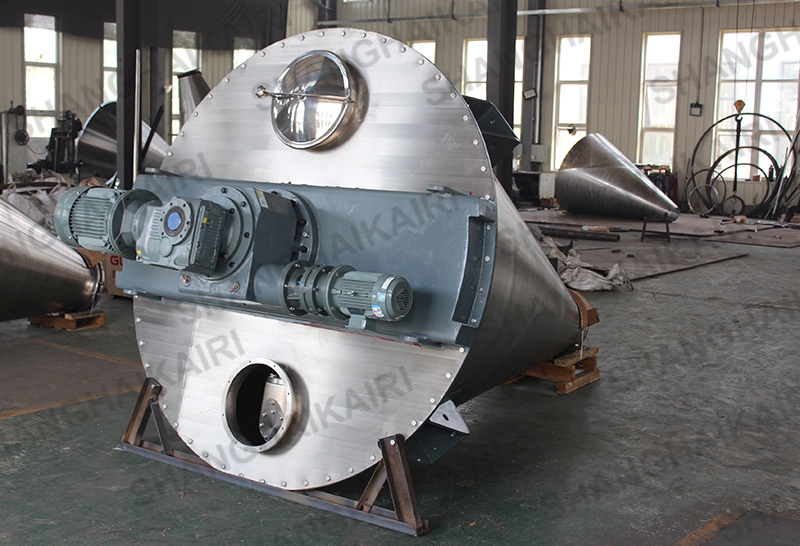

該新一代ZSH系列雙螺旋錐形混合機是歷年來采納廣大用戶的寶貴意見和建議，針對混合工藝要求，結合實際需求，在原機型基礎上，減速等系統進行全新改造，采用二臺減速機傳動(自轉裝置由先進新一代齒輪減速機代替老式擺線針輪減速機，使設備噪音降低，壽命增長，不易發熱、漏油等)，獨特混合結構，設計新穎、能耗低，其可靠性、穩定性、適應性廣等性能上是高配置，提高了混合使用范圍和高效率等顯著優點及設備使用壽命長，創新優勢，曾獲得國家多項專利，專項制造，配備電器控制箱，運行更安全。

該系列機性能好、質量可靠、效率高、占地面積小、易安裝等特點，產品混合均勻度高、性能穩定、噪聲低的環保節能型混合設備。

配置高：長期采用的減速機、電機、軸承等等均使用國內一線著名品牌廠家。

我們只做混合機，專注、專心、專一，產品均經嚴格檢驗，試機出廠，保證質量。

A、設備的外觀處理與選材制作:

筒體外觀處理分為：滾花（常規）、噴漆、拉絲、鏡面與噴砂，選材時區分混合部分金屬材料類別，不銹鋼用“P”、碳鋼用“C”、筒體內部拋光數值基本為Ra1.6（常規），筒體內部也可噴涂碳化鎢，特氟龍等耐腐材料。有關要求在訂貨時提出說明。

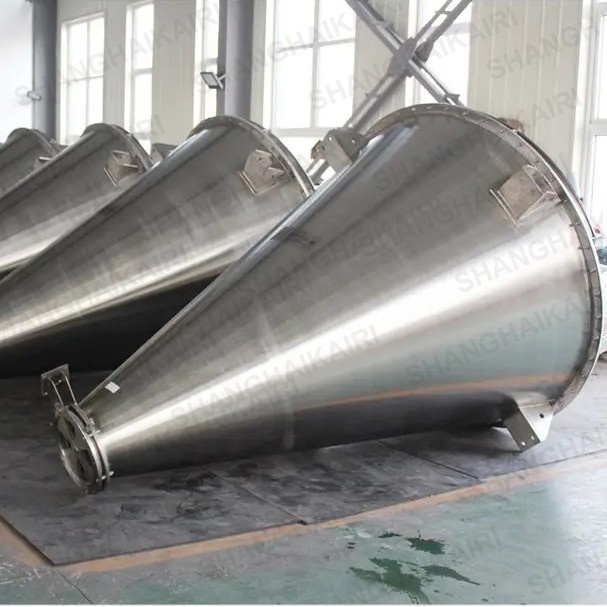

設備材質可選用碳鋼C、不銹鋼P(yáng),304、321、316L等，不同的材質也可互相結合以達到理想的組合效果。

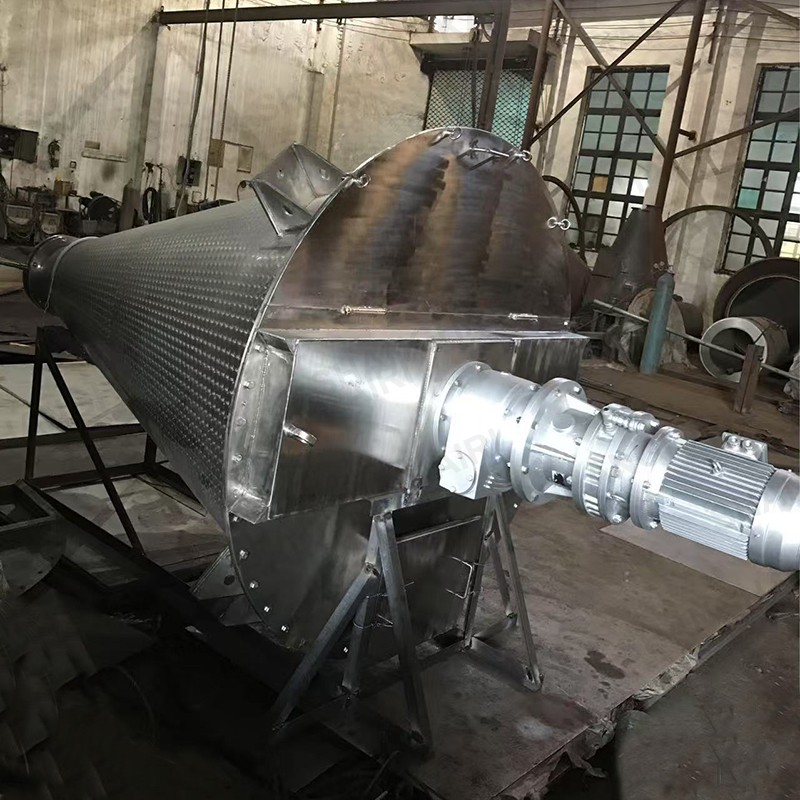

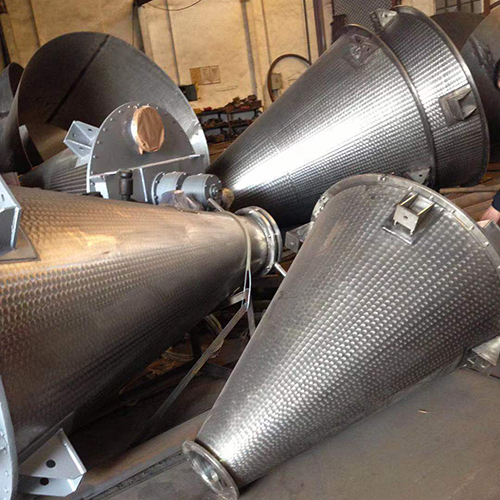

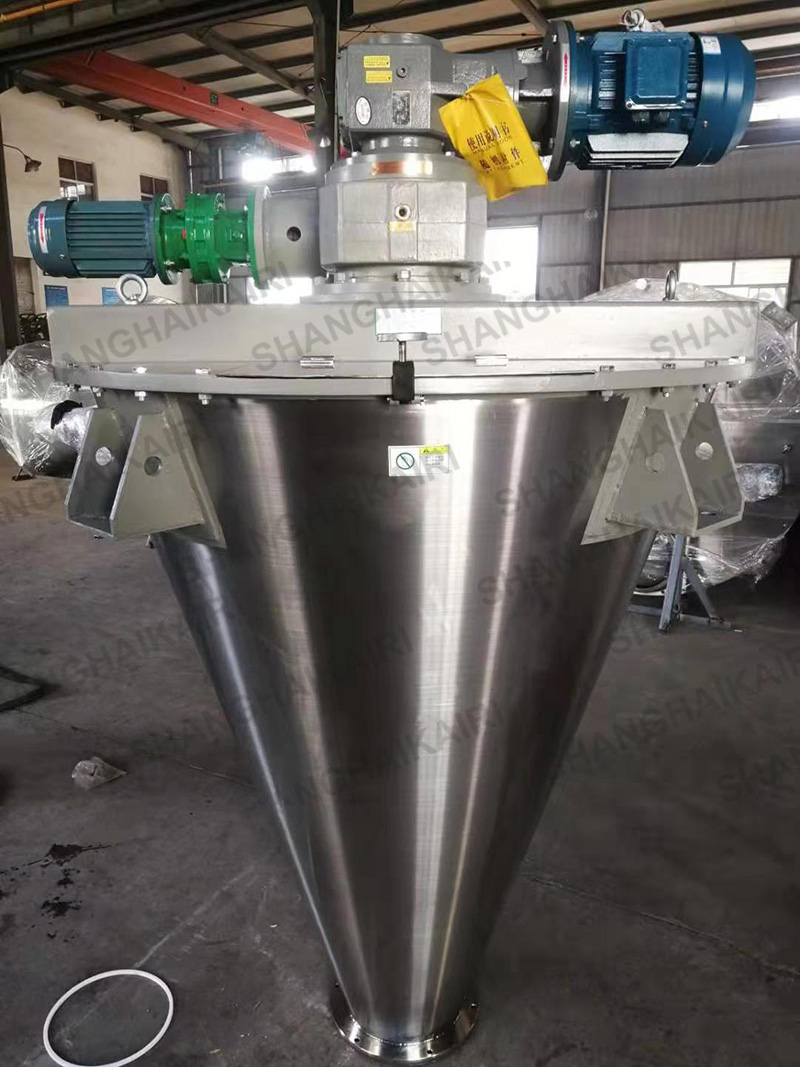

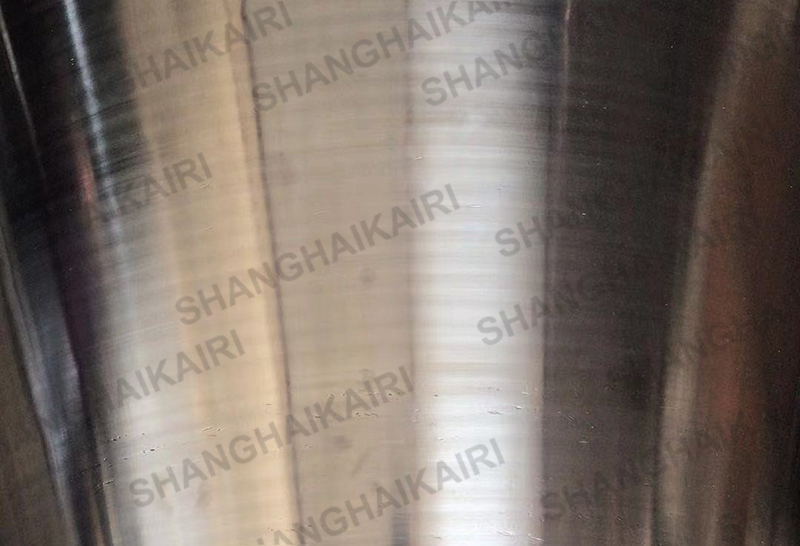

滾花（常規）

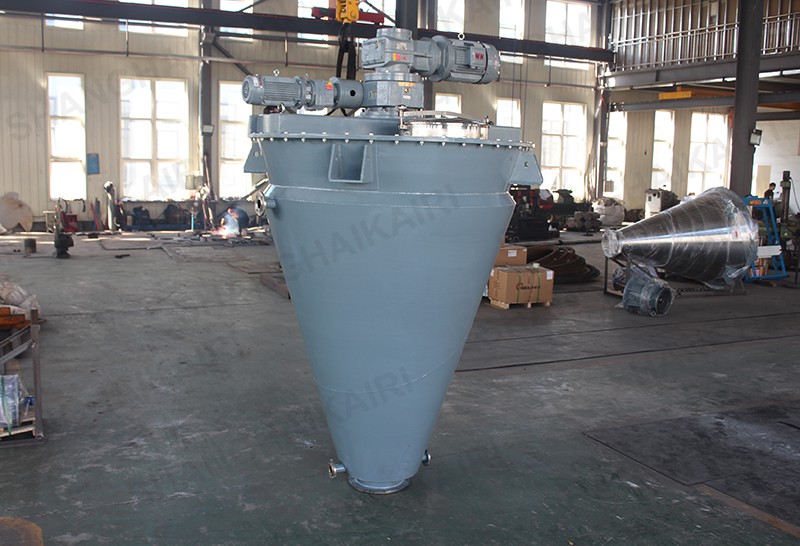

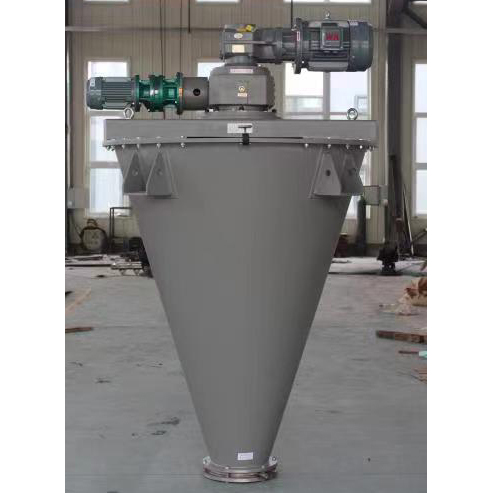

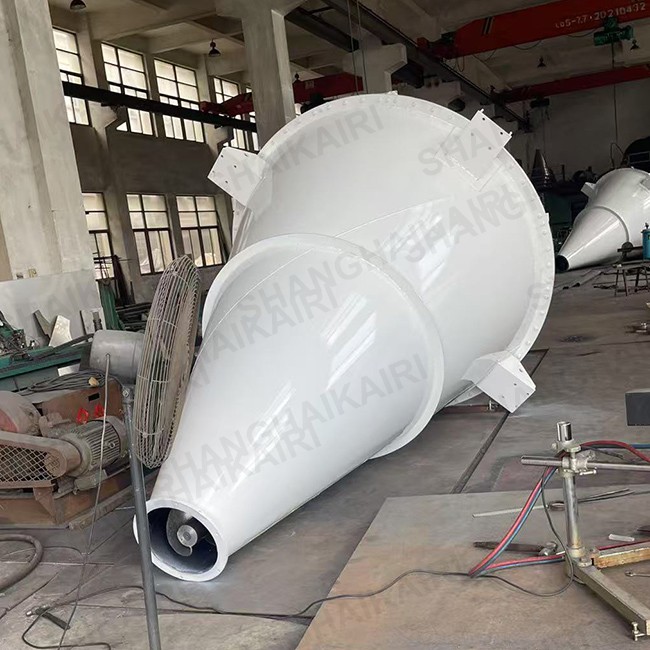

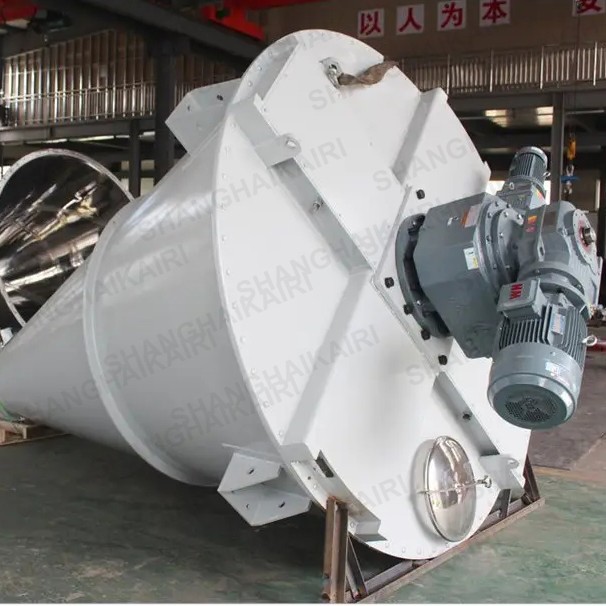

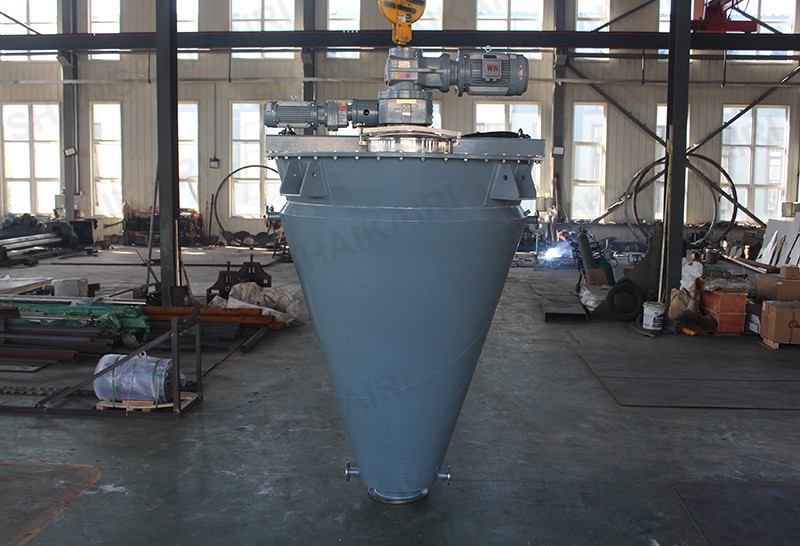

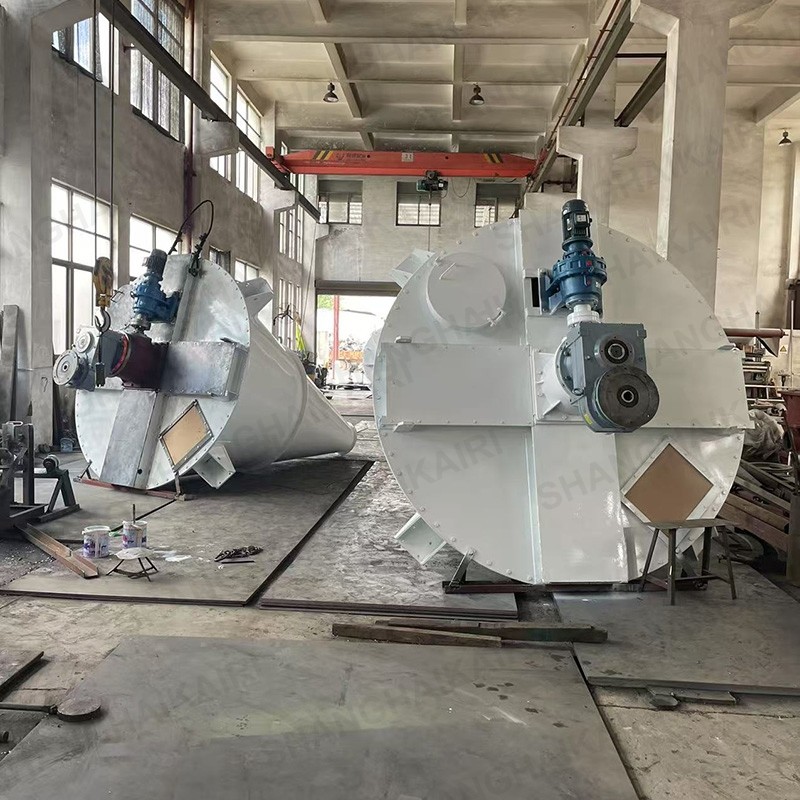

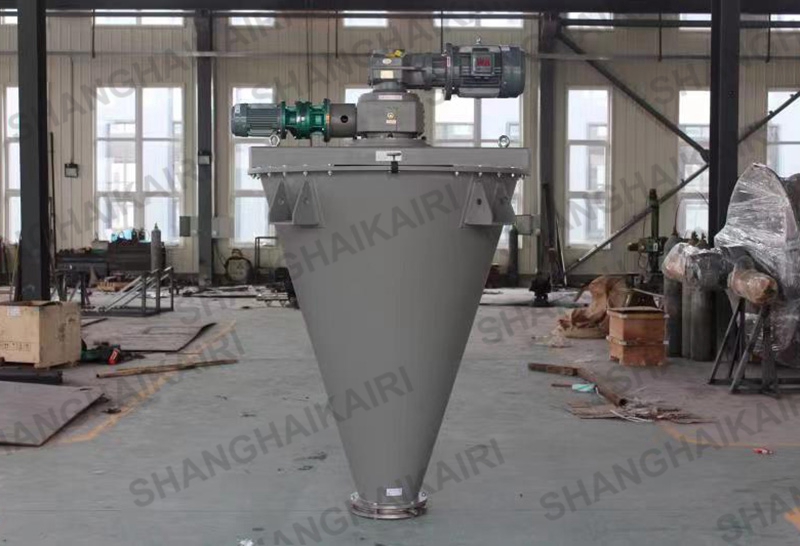

噴漆處理

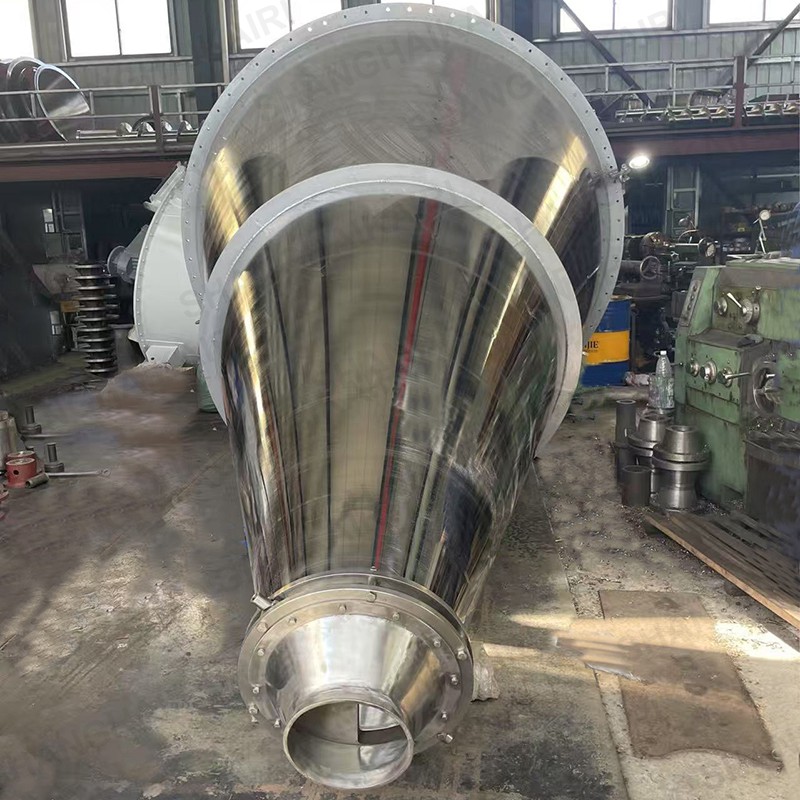

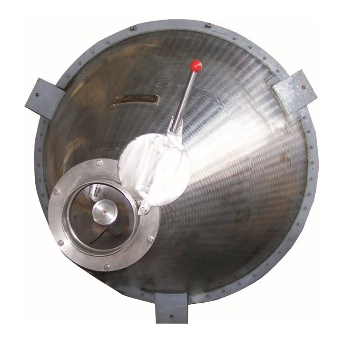

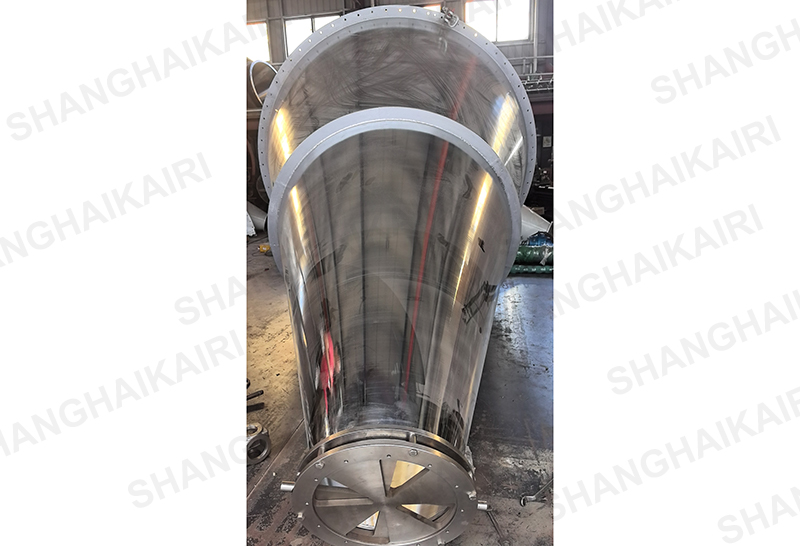

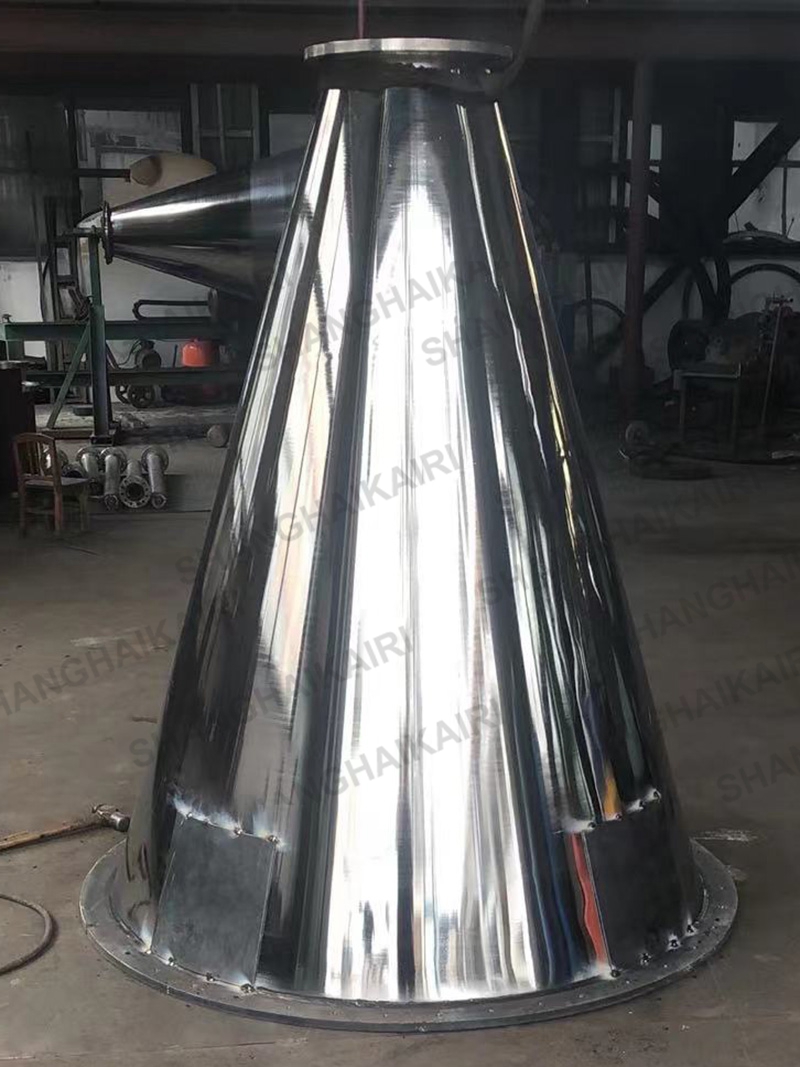

筒體外內部拋光Ra1.6(常規）

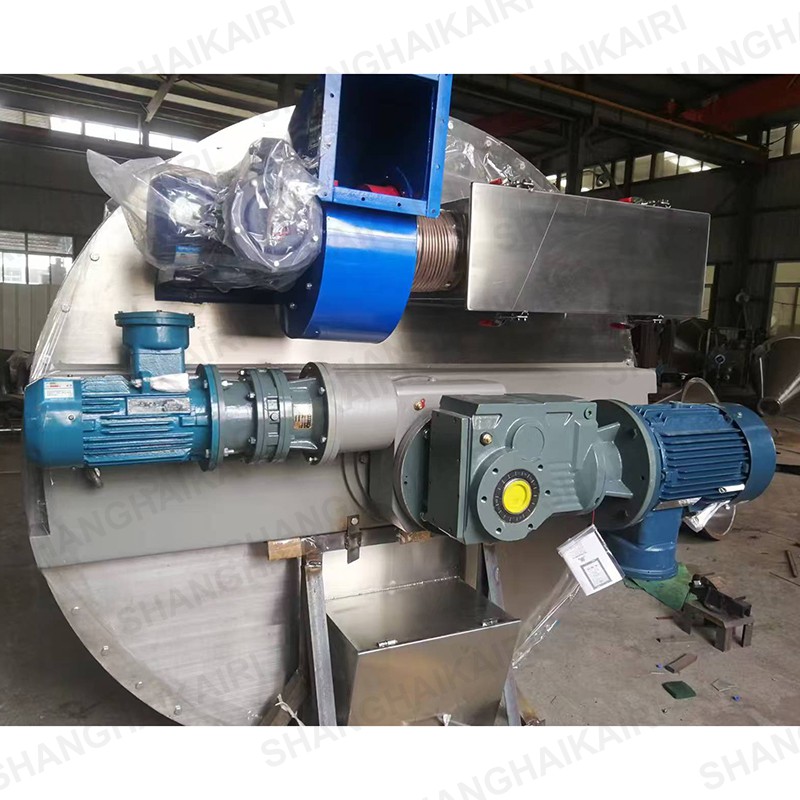

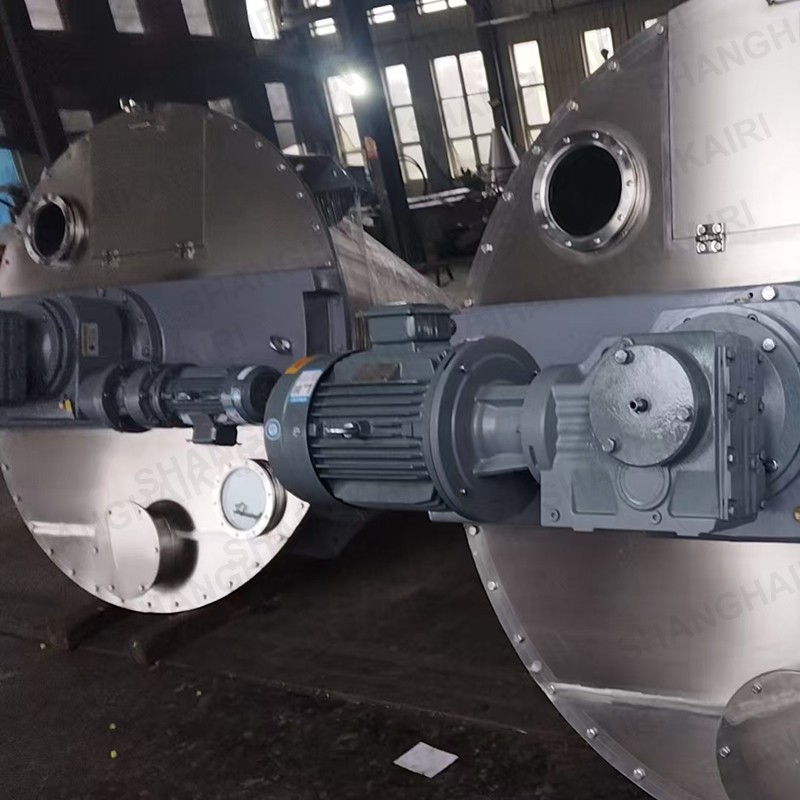

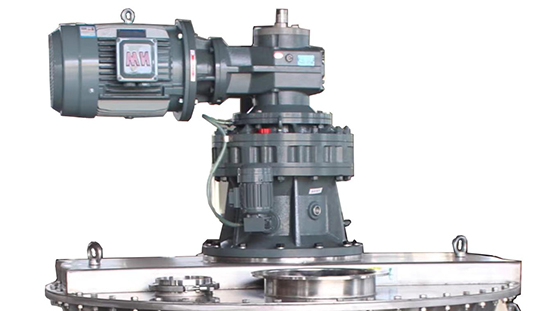

B、驅動裝置：

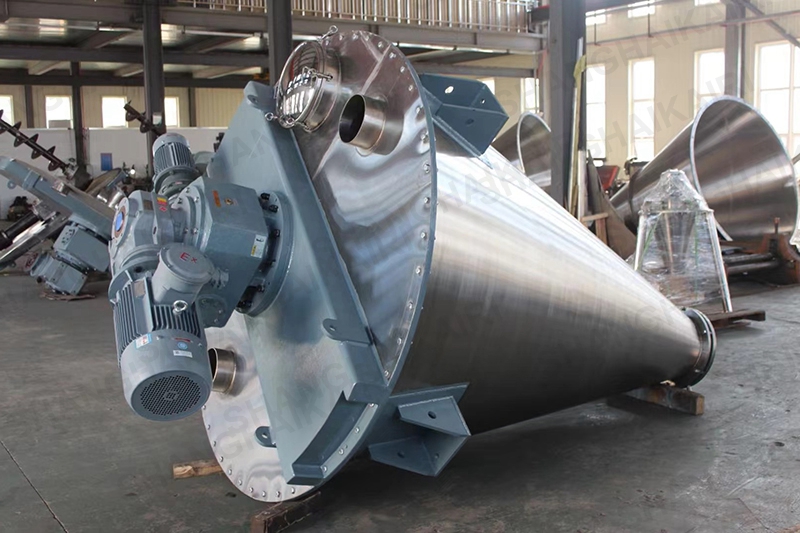

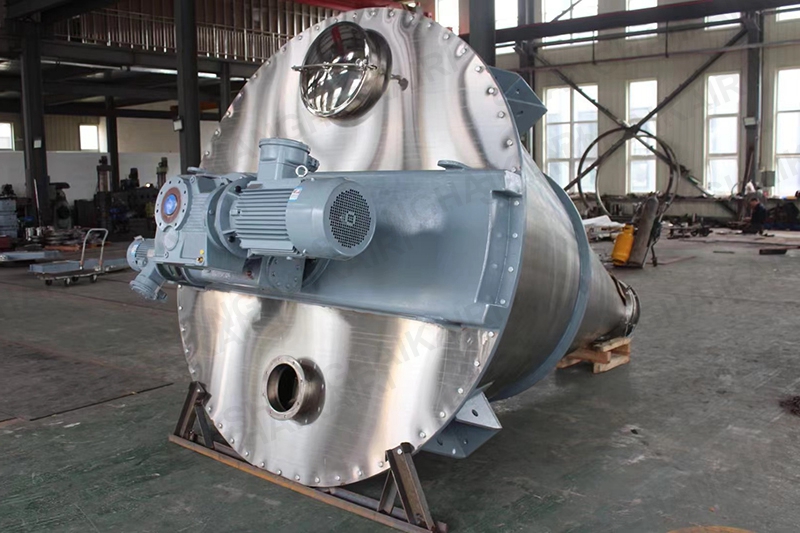

錐形雙螺旋混合機可根據混合物料的堆積密度、粒目等因素，選擇理想的驅動方式，傳動減速機采用：擺線針輪、齒輪與擺線針輪、雙蝸輪、齒輪與蝸輪、齒輪與齒輪等。電機可配：普通電機、防爆電機、變頻電機等。

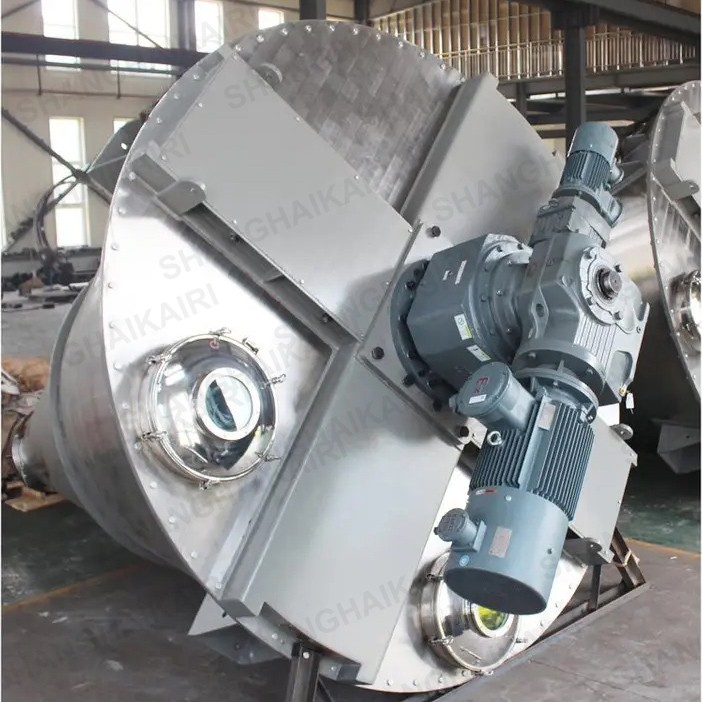

蝸輪蝸桿減速機（0.3m3-3m3）

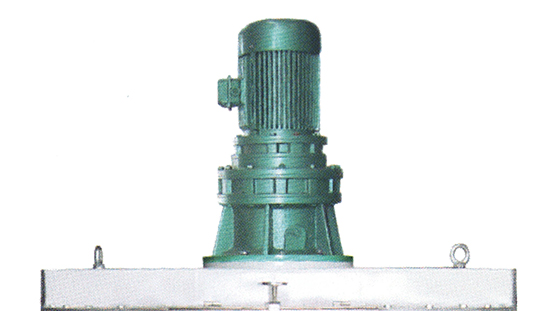

擺線針輪減速機（0.08m3-10m3）

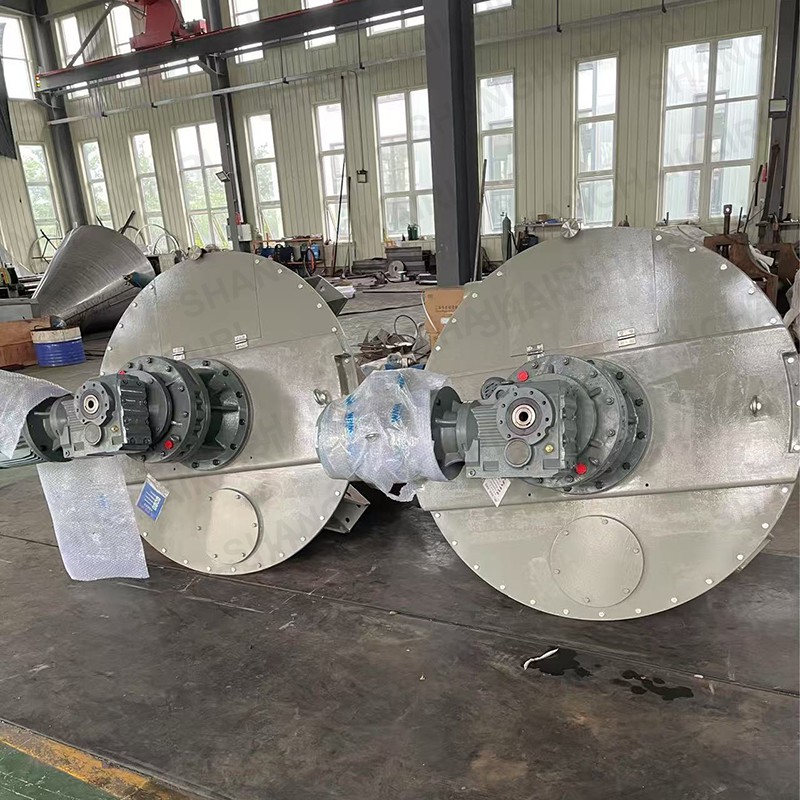

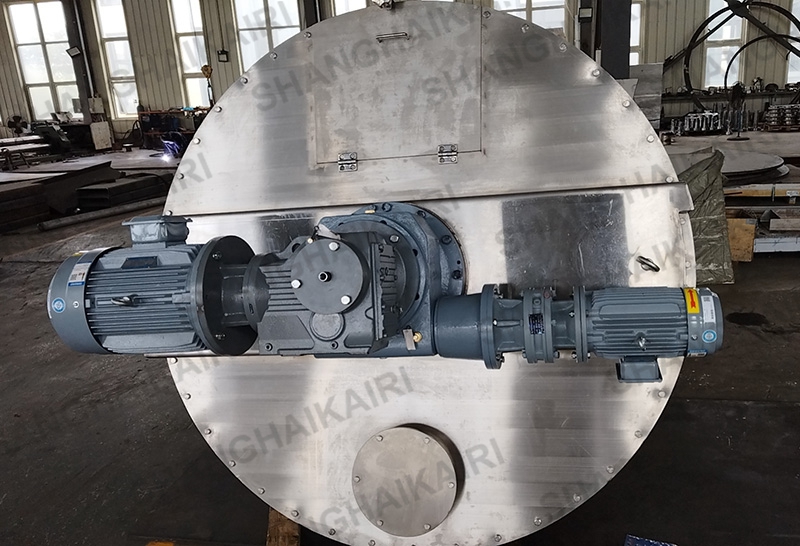

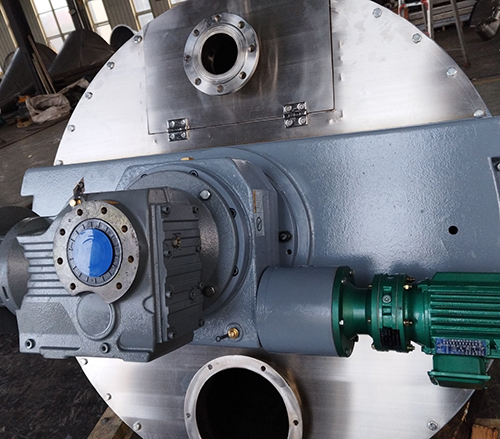

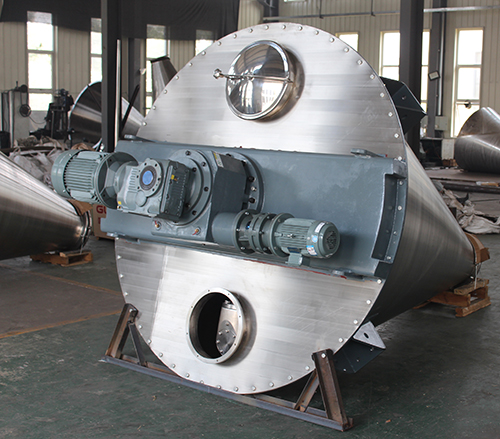

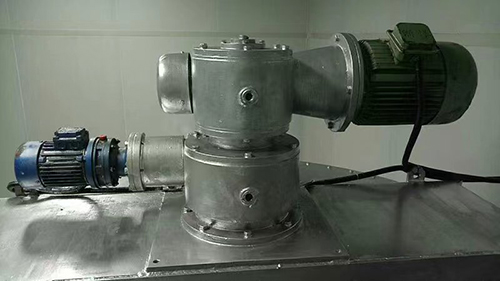

齒輪與擺線減速機（0.3m3-10m3）

C、出料方式：

混合機出廠時均配有梅花型轉盤式錯位閥，可控制放出料速度。大開門出料閥可快速的將物料從筒體內排出，按用戶要求該機也可裝配蝶閥、閘閥、球閥等國標閥門。出料閥的操作方式，手動用S、電動用J、氣動用Q。

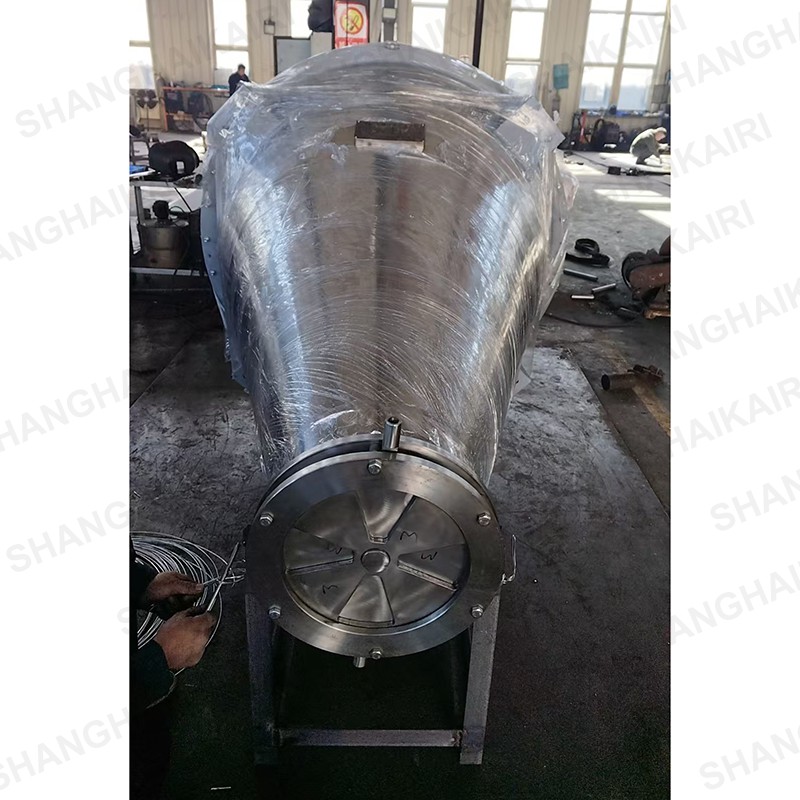

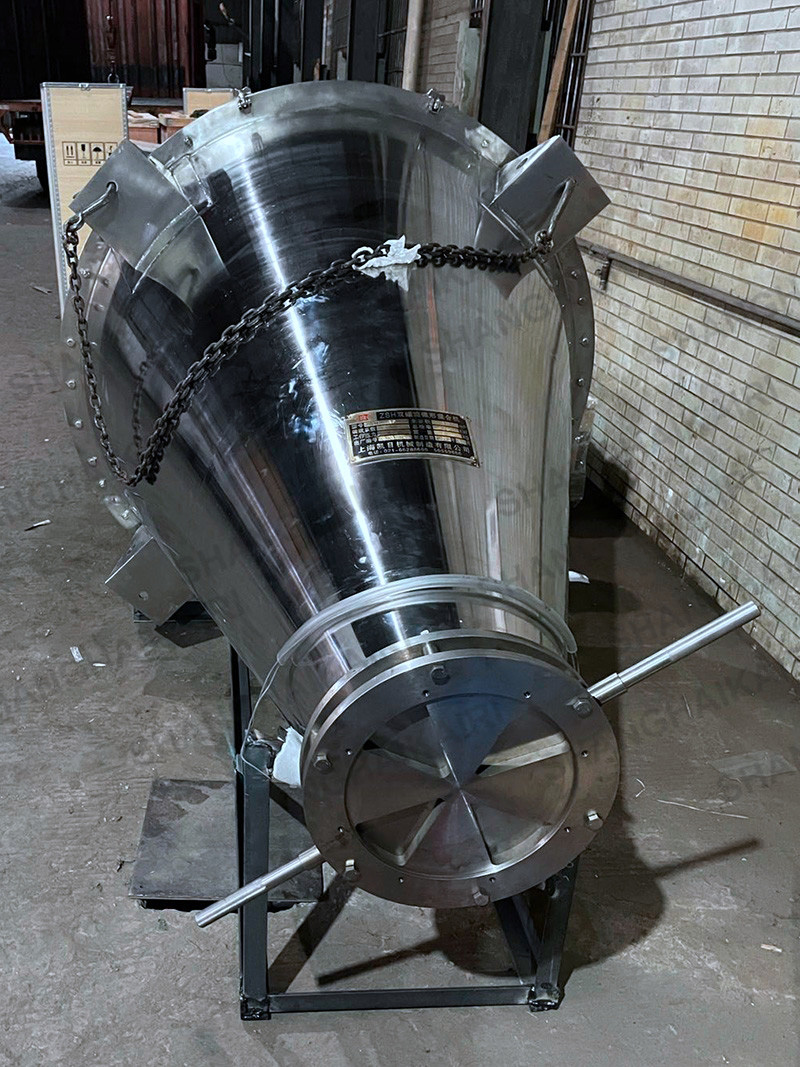

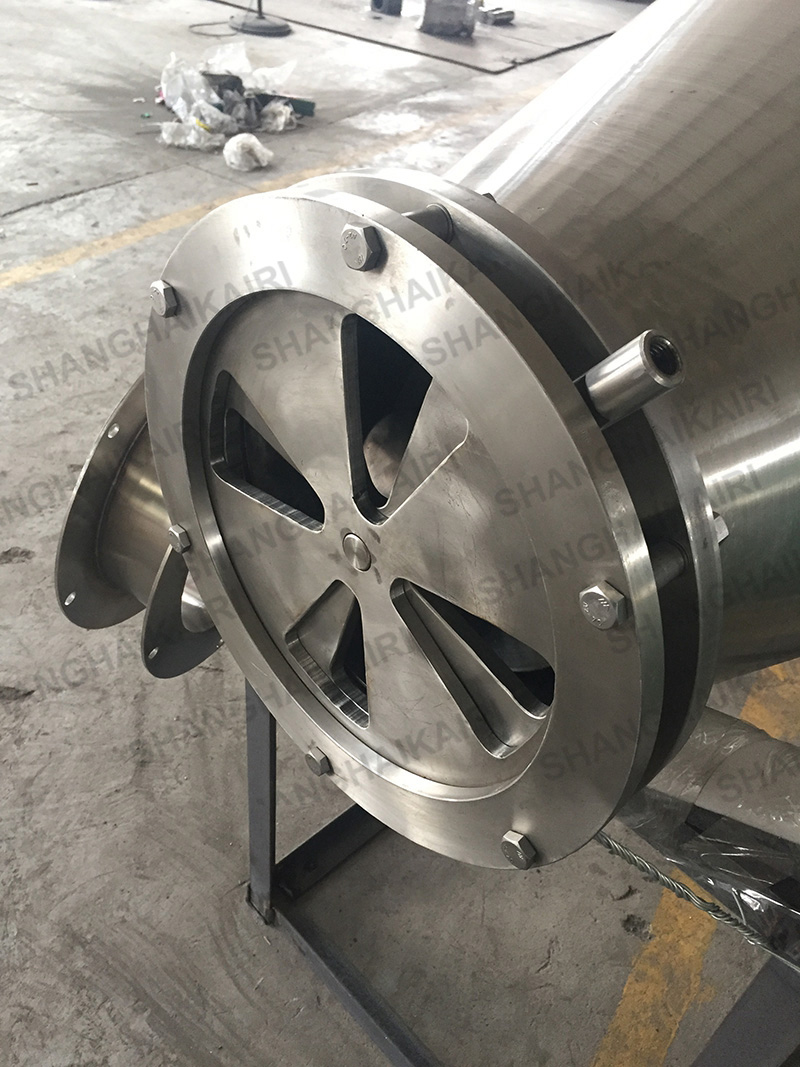

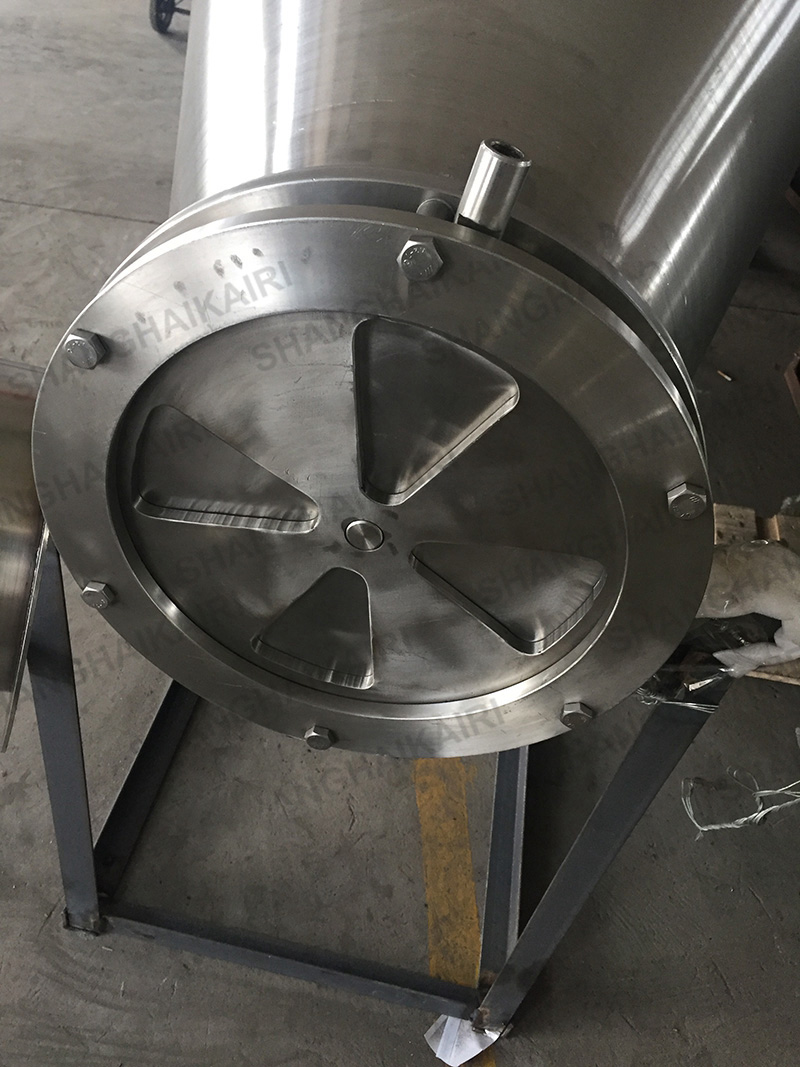

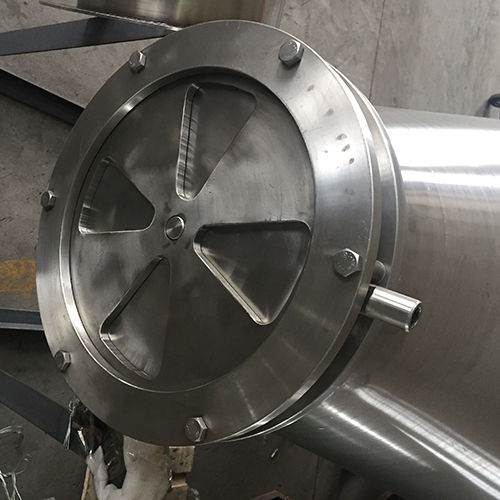

梅花閥（常規）
大開門出料閥

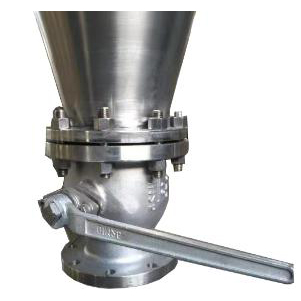

手動球閥

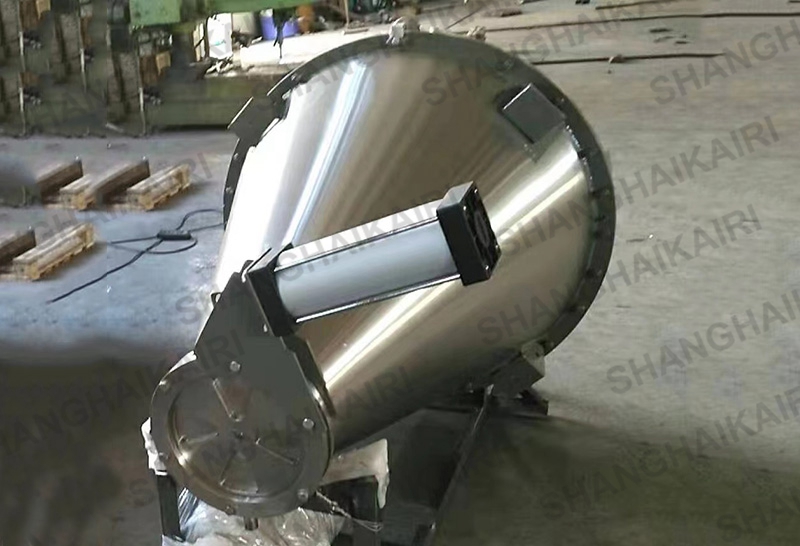

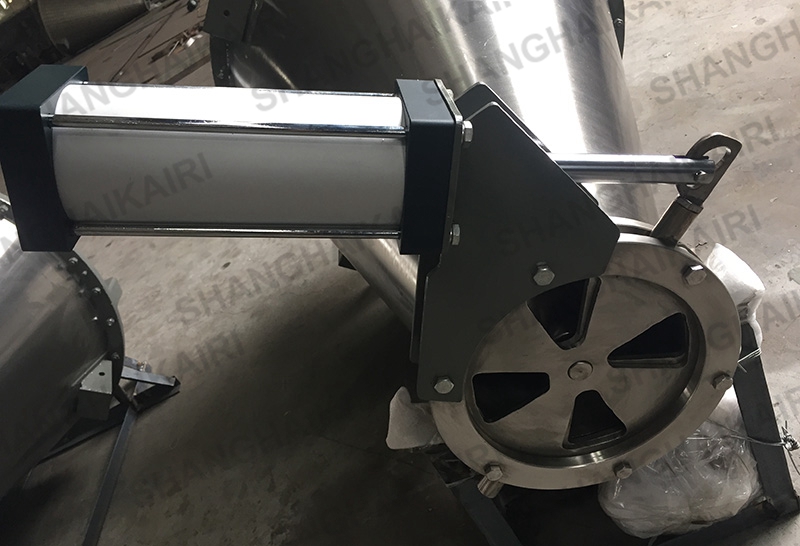

氣動出料

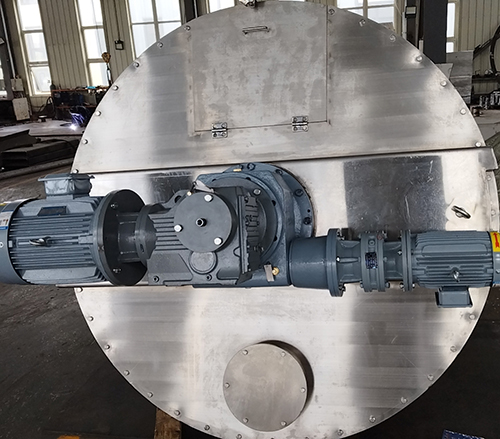

D、開口布局

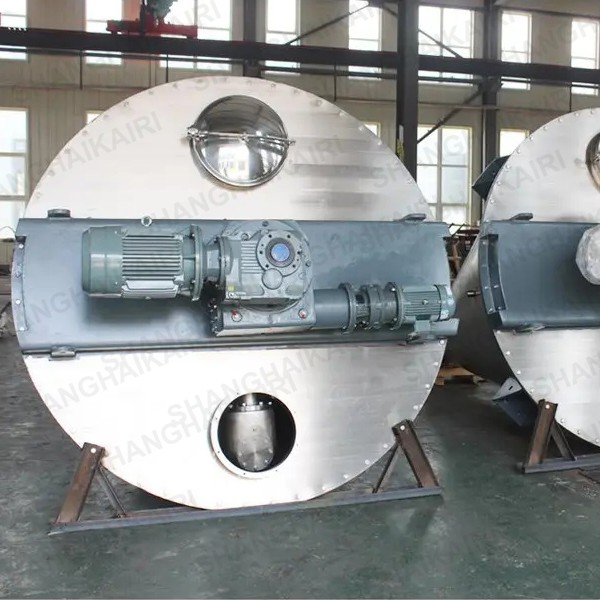

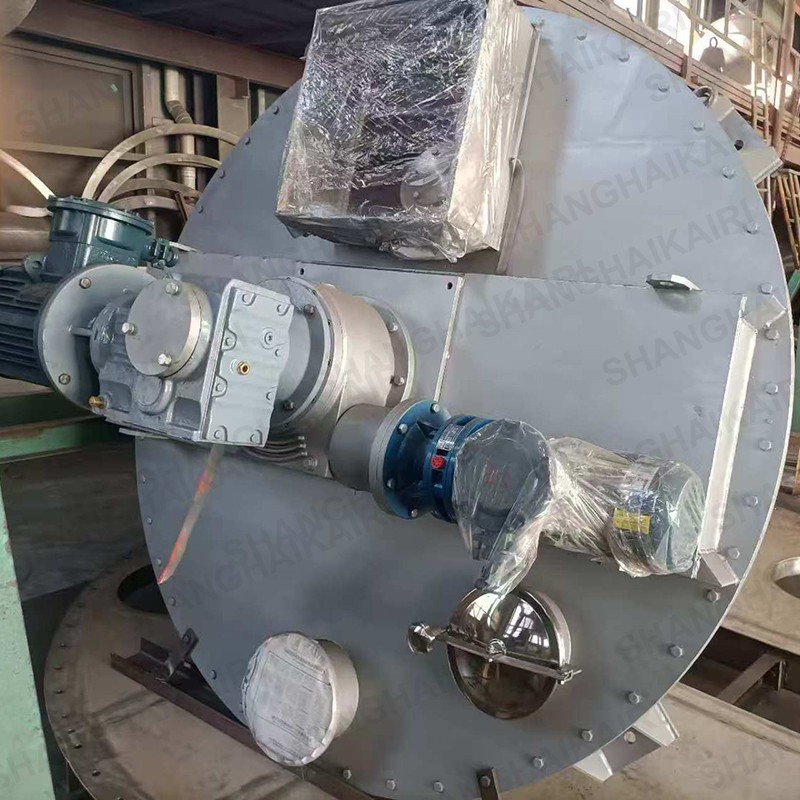

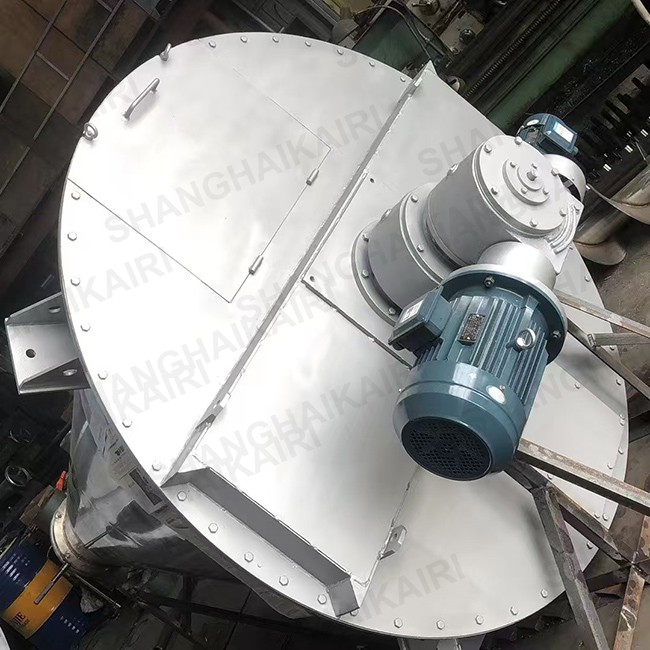

混合機筒蓋上設有若干孔，供進料、觀察、清洗、維修用，按照用戶的不同要求進行改造：全開式、半開式翻蓋、排氣孔、除塵孔、國標法蘭對接等。

常規開口
國標法蘭開口

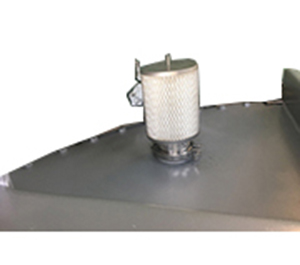

除塵口
客戶要求開口

E、配套與定做

混合機可配備：電控箱、螺旋上料機、斗式上料機等。

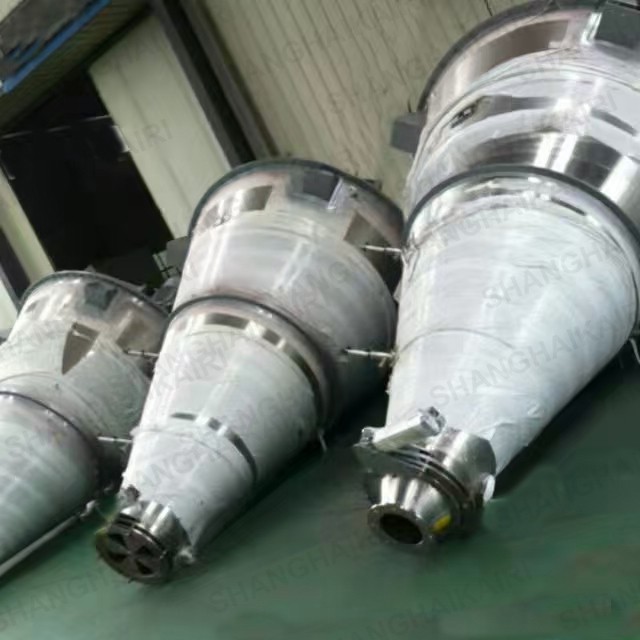

本公司定制雙螺旋混合機，常規筒體外進行夾套。一般可進行水蒸氣加熱及電熱絲加熱、水冷卻等；以便客戶對物料的溫度進行控制。快速脫卸式方便客戶，拆下筒體進行清洗。

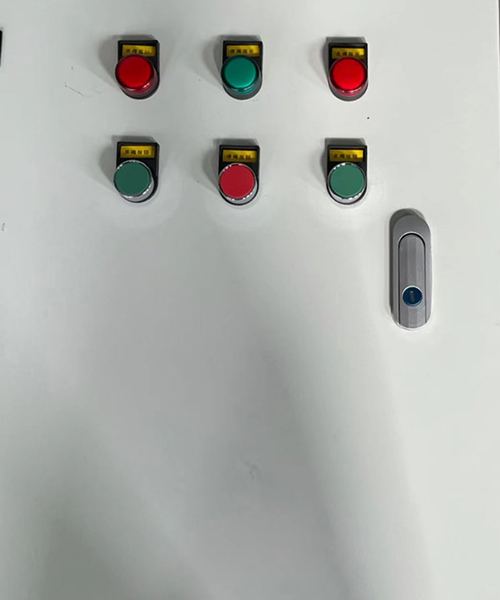

電控箱

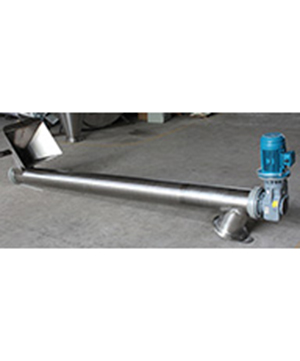

螺旋上料機
外加不銹鋼套

上海凱日專注生產的凱日牌系列雙螺旋錐形混合機，廣泛應用于染料、鈦白粉、明膠、納米材料、科研、醫藥、農藥、畜藥、食品、乳制品、食品添加劑、香精、香料、果粉、方便面調料、釀造、食鹽、碘鹽、多品種鹽、味精、調味粉、咖啡、飼料、飼料添加劑、預混料、濃縮料、化工、助劑、化肥、化學、生物、輕工、冶金、礦山、陶瓷、顏料、涂料、塑料、橡膠、碳素、水泥、外加劑、建材、耐火材料、砼添加劑、電池、鋰電新材料、電子等各行各業中粉體與粉體混合，粉體中添加微量液體混合，液體與液體混合，液體與粉體；顆粒、片狀、短纖維的組合性混合。對混合物適應性強，對過敏性物料不會產生過熱、壓饋、磨碎，對比重懸殊和粒度不同的物料的混合不會產生分層、離析等現象。
